- 品牌：国产
- 型号：CM-300-B
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

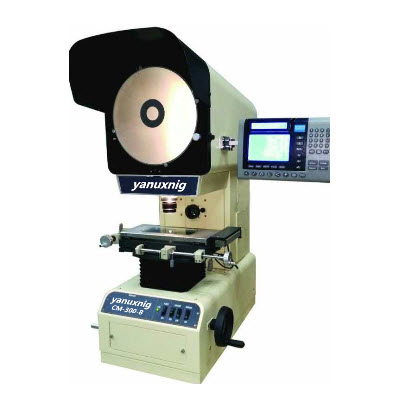

- 产品名称：数字投影仪（反像） CM-300-B
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.数字投影仪（反像） CM-300-B可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买数字投影仪（反像） CM-300-B，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
仪器特点
◆测量投影仪是一种光、机、电、电脑一体化的精密高效光学计量仪器。
◆测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。
◆非球面聚光镜照明，让投影仪视场明亮均匀，减少测量误差，精度更有保证。
◆采用进口长寿命卤钨灯，满足长时间使用的要求。轴流风机双向散热，提供超强扇热能力。
◆在透射光照下，轮廓测量误差小于0.08%；坐标测量示值误差可达（4+L/25）μm，L为被测长度（单位：mm）。
◆高牌号工作台，经过严格热处理时效，长期使用保证基准面不变形，导轨运行精度稳定。
◆DS600多功能数显表，可中英文转换，可做多点采样，座标旋转，点、线、距离、角度测量。
◆仪器可配备专用微型打印机和脚踏开关，数据输出的采样十分方便。
应用领域
适用于以二坐标测量为目的一切应用领域。本仪器能高效地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
技术参数
仪器型号 | CM-300-B | CM-300-E | ||||
工作台 | X，Y轴测量行程（mm） | 150x50 | 200x100 | |||
Z轴调焦行程（mm） | 90 | 90 | ||||
金属台面尺寸（mm） | 340x152 | 390x206 | ||||
外形尺寸（mm） | 380x694x1058 | 430x754x1058 | ||||
仪器重量（kg） | 135 | 160 | ||||
玻璃台承重（kg） | 5 | |||||
测量精度 | （4+L/25）μm | |||||
光栅尺分辨率 | 0.001mm | |||||
投影屏 | 投影屏尺寸 | Φ300 | ||||
投影屏旋转范围 | 0～360° | |||||
旋转角度数显解析度 | 1′ | |||||
旋转角度准确度 | 6′ | |||||
物镜 | 物镜放大倍数 | 10X（标配） | 20X（选购） | 50X（选购） | 100X（选购） | |
物方线视场（mm） | Φ30 | Φ15 | Φ6 | Φ3 | ||
物方工作距离（mm） | 75 | 69 | 44 | 26 | ||
照明系统 | 透射照明：12V 100W卤钨灯 | |||||
反射照明：24V 150W卤钨灯 | ||||||
数据处理系统 | DS600多功能数显表，可中英文装换，可做多点采样 坐标旋转，点、线、距离、角度测量 | |||||
冷却方式 | 强制风冷（2个轴流风扇） | |||||
电源 | 110/220V（AC），50/60HZ | |||||
