烟气分析仪 KM945型

日期:2026-04-10 人气:11

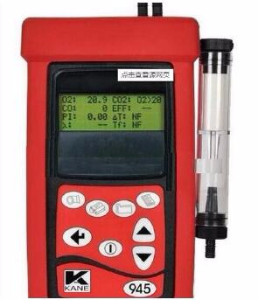

烟气分析仪 KM945型
    型号:KM945型
    监管
    尊敬的供应商:如果您对展示该产品有异议,请至电:021-50308503我们将在第一时间处理!
    产品名称:烟气分析仪 KM945型
    结构组成
    适用范围
    温馨提示
    1.烟气分析仪 KM945型可能含有禁忌内容或者注意事项,具体详见说明书;
    2.购买烟气分析仪 KM945型,消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。

  一、产品功能:

  1、O2测量浓度范围:0-21%

  2、CO测量浓度范围:0-4000PPM(H2补偿功能)

  3、压差测量

  4、烟气温度及温差测量

  5、计算二氧化碳CO2值

  6、计算CO/CO2比例

  7、计算过量空气浓度

  8、计算燃烧效率

  9、另有两种气体可选配

  二、产品特点:

  1、可用红外打印机打印数据

  2、可存储150组数据

  3、长寿命电池

  4、大吸力双气口气泵

  5、标配探枪,导气软管

  6、内置多种可选择燃料类型,且支持用户自定仪燃料类型

  7、一年质保

  三、产品应用:

  1、工业锅炉的安装、调试和服务

  2、商业石油,天然气或生物质设备安装、调试和服务

  3、安全检查--密闭空间及空气环境中的CO超标检测

  4、燃烧排放检测

  5、燃烧效率检测

  6、烟道通风检测

  四、标准配置:

  1、分析仪主机

  2、金恬探枪及软管

  3、充电器

  4、操作手册

  5、校准报告

  6、便携包

烟气分析仪 KM945型

烟气分析仪 KM945型

  一、产品功能:

  1、O2测量浓度范围:0-21%

  2、CO测量浓度范围:0-4000PPM(H2补偿功能)

  3、压差测量

  4、烟气温度及温差测量

  5、计算二氧化碳CO2值

  6、计算CO/CO2比例

  7、计算过量空气浓度

  8、计算燃烧效率

  9、另有两种气体可选配

  二、产品特点:

  1、可用红外打印机打印数据

  2、可存储150组数据

  3、长寿命电池

  4、大吸力双气口气泵

  5、标配探枪,导气软管

  6、内置多种可选择燃料类型,且支持用户自定仪燃料类型

  7、一年质保

  三、产品应用:

  1、工业锅炉的安装、调试和服务

  2、商业石油,天然气或生物质设备安装、调试和服务

  3、安全检查--密闭空间及空气环境中的CO超标检测

  4、燃烧排放检测

  5、燃烧效率检测

  6、烟道通风检测

  四、标准配置:

  1、分析仪主机

  2、金恬探枪及软管

  3、充电器

  4、操作手册

  5、校准报告

  6、便携包

烟气分析仪 KM945型

烟气分析仪 KM945型
