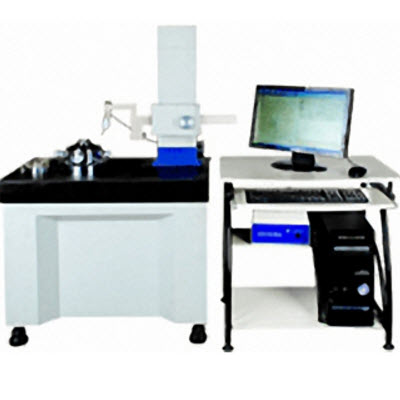

- 产品名称：圆度仪 RA150C
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.圆度仪 RA150C可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买圆度仪 RA150C，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、RA150C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术特点
?配有电机行业专用测量软件，可自动剔除电机整流子的缺口，功能全
?气浮运动轴系,精度保持长久
?关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久
?业内领先的高精度采集控制系统
?模块化设计使用户维护成本降至*低
二、RA150C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪测量能力
2．1 评价项目
各种环形零件的圆度、同轴度、同心度、平行度、垂直度、跳动
针对电机行业：
整流子的单片跳动、片间段差、邻片跳动、圆度等
分析能力
波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析
圆度评定方式(4种)：*小区域法、*小二乘法、*小外接圆法、*大内切圆
圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250
滤波形式：高斯（ISO标准）、2RC
可按要求定制*大1500rpa的滤波器
2.2测量范围
承载：15Kg(可选配23Kg,43Kg,68Kg)
回转直径：320mm
立柱高度：550mm
三、RA150C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术指标
主轴回转精度：±0.025μm
R向传感器量程：±300μm
R向传感器*高精度：0.001μm
圆周采样点：4096点/圈
转速：5转/分钟（1.5~8转可调）
R向行程：160mm
