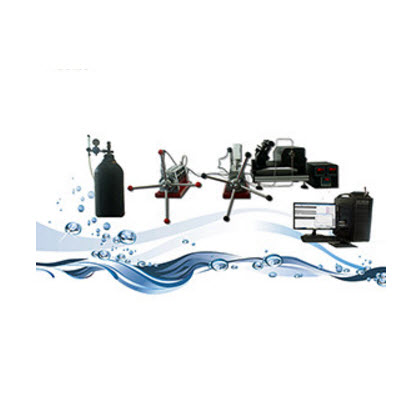

- 产品名称：超高压、高温旋转滴界面张力仪 TX500HP
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.超高压、高温旋转滴界面张力仪 TX500HP可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买超高压、高温旋转滴界面张力仪 TX500HP，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
高温高压旋转滴界面张力仪TX500HP型是专门针对超高压和高温条件下测试界面张力（油-水或油－水－液化气）以及表面张力（油-气）而设计。本仪器的*高压力可达70MPa，测试温度范围为-30-200℃，可广泛应用于测试随着压力和温度变化的而变化的界面化学物性测试，特别适用于油田三次采油时模拟井下作业实际环境中高压力、高温度条件下的原油与三元、二元液的界面张力以及原油与驱油剂－液化气之间的界面张力测试。本仪器可测得的*低油-水界面张力值可达10－7mN/m。同时，配合专门的气氛接口，可分析在不同压力和温度条件下的液－液－气界面张力值，如表面活性剂水溶液、原油和二氧化碳或天然气的界面张力值。
超压力、高温旋转腔体指标
可提供压力范围包括10MPa, 30MPa, 50MPa, 70MPa
*大压力范围
30MPa或70MPa ( 压力范围根据选购不同而不同)
高速电机转速
－10,000转/分（RPM）
电机控制方式
瑞士进口伺服系统
温控方式
自带加热温控系统，标准配置的*高温度：200℃；
可选配300℃温控系统或其他温控系统定制（如半导体致冷至0℃，甚至超低温 －80℃系统）
*高温度范围
200℃ 或定制
样品管内径
4mm
旋转样品管的材料
蓝宝石(10MPa以上) 或 石英玻璃 (低于10MPa)
旋转样品管密封方式
两端开口样品管，机械动态密封，可拆卸结构
高速转轴材料
钛合金
原油进液方式
原油注入孔，可动态注入原油
压力值读取方式
数字压力传感器，数显压力表，分辨率:0.01MPa, 精度: 0.25, *大压力值: 100M Pa, 通讯接口: RS485
温度读取
直接读取样品管内液体温度，PT100
温度读取分辨率
0.1℃
附件接口
排气孔、气氛接口（可注入天然气、二氧化碳等）
高压增压泵
形成一个液-气两相液滴(一个泵)或液-液两相液滴(两个泵)
控制方式
手动 (自动增压泵供选)
*高压力值
85MPa
排气口
容器下方提供一个排气口
增压泵受体内*大容积
100mL (石英玻璃容器体积约 250mL)
高压阀以及样品管
不锈钢或Hastelloy C276 可选
视频系统机械结构
3维平移台控制机械
XY轴移动范围： 60mm；精度：0.01mm；Z轴移动范围：13mm ；精度：0.01mm.
二维水平台
采用了千分头控制视频系统的水平
摄像机
德国原装130M高清高速摄像机（60－400FPS），USB3.0接口
显微镜头
0.7－4.5X，6.5:1近平行光镜头
背景光
可控亮度LED灯
重量以及外观尺寸
主体外观尺寸
90(L)*35(W)*65 (H) cm
主机重量
41kg
增压泵外观尺寸
18(L)*90(W)*60 (H) cm / 台
增压泵重量
34kg / 台
软件及其他指标
界面张力测试范围
10-6-100mN/m
读数范围
0-4mm 取决于样品管内径
读数精度
0.001mm
测量方法
冯格内特法(Vonnegut)、Bashford-Adams拟合
全自动测值
按测试，软件自动拍照、查询敏感点、分析界面张力值并显示变化的界面张力变化曲线
数据库管理技术
图像与数据一一对应，可查询数据、可导出图像及数据至EXCEL文档
人工修改痕迹保留
可二次修改数据，操作痕迹可以保留
数据导出
图片及数据均可导出
屏幕快捷观察窗
本次测试所有图片均可通过实时窗口观察
软件控制功能
可以设置并读取转速与温度、焦距调整、液滴位置跟踪
界面张力实时曲线显示
实时显示时间变化的界面张力曲线图
超压力、高温旋转腔体指标
可提供压力范围包括10MPa, 30MPa, 50MPa, 70MPa
*大压力范围
-70MPa ( 压力范围根据选购不同而不同)
高速电机转速
－10,000转/分（RPM）
电机控制方式
瑞士进口伺服系统
温控方式
自带加热温控系统，标准配置的*高温度：200℃；
可选配300℃温控系统或其他温控系统定制（如半导体致冷至0℃，甚至超低温 －80℃系统）
*高温度范围
200℃ 或定制
样品管内径
4mm
旋转样品管的材料
蓝宝石(30MPa以上) 或 石英玻璃 (低于30MPa)
旋转样品管密封方式
两端开口样品管，机械动态密封，可拆卸结构
高速转轴材料
钛合金
原油进液方式
原油注入孔，可动态注入原油
压力值读取方式
数字压力传感器，数显压力表，分辨率:0.01MPa, 精度: 0.25, *大压力值: 100M Pa, 通讯接口: RS485
温度读取
直接读取样品管内液体温度，PT100
温度读取分辨率
0.1℃
附件接口
排气孔、气氛接口（可注入天然气、二氧化碳等）
高压增压泵
形成一个液-气两相液滴(一个泵)或液-液两相液滴(两个泵)
控制方式
手动 (自动增压泵供选)
*高压力值
85MPa
排气口
容器下方提供一个排气口
增压泵受体内*大容积
100mL (石英玻璃容器体积约 250mL)
高压阀以及样品管
不锈钢或Hastelloy C276 可选
视频系统机械结构
3维平移台控制机械
XY轴移动范围： 60mm；精度：0.01mm；Z轴移动范围：13mm ；精度：0.01mm.
二维水平台
采用了千分头控制视频系统的水平
摄像机
德国原装130M高清高速摄像机（60－400FPS），USB3.0接口
显微镜头
0.7－4.5X，6.5:1近平行光镜头
背景光
可控亮度LED灯
重量以及外观尺寸
主体外观尺寸
90(L)*35(W)*65 (H) cm
主机重量
41kg
增压泵外观尺寸
18(L)*90(W)*60 (H) cm / 台
增压泵重量
34kg / 台
软件及其他指标
界面张力测试范围
10-6-100mN/m
读数范围
0-4mm 取决于样品管内径
读数精度
0.001mm
测量方法
冯格内特法(Vonnegut)、Bashford-Adams拟合
全自动测值
按测试，软件自动拍照、查询敏感点、分析界面张力值并显示变化的界面张力变化曲线
数据库管理技术
图像与数据一一对应，可查询数据、可导出图像及数据至EXCEL文档
人工修改痕迹保留
可二次修改数据，操作痕迹可以保留
数据导出
图片及数据均可导出
屏幕快捷观察窗
本次测试所有图片均可通过实时窗口观察
软件控制功能
可以设置并读取转速与温度、焦距调整、液滴位置跟踪
界面张力实时曲线显示
实时显示时间变化的界面张力曲线图
