- 产品名称：钢筋弯曲试验机 YGW-50A
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.钢筋弯曲试验机 YGW-50A可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买钢筋弯曲试验机 YGW-50A，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。

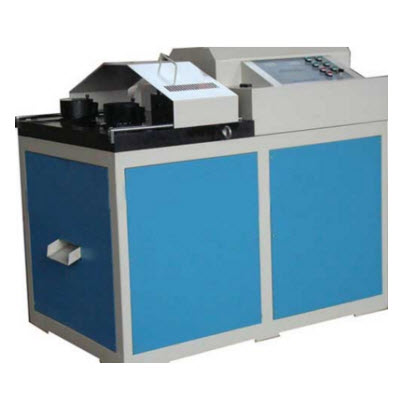

YGW-50A弯曲试验机是用来进行金属棒材、板材、建筑用螺纹钢的弯曲实验，测定其弯曲塑性弯形能力。是对钢筋进行冷弯试验和平面反向弯曲试验的一种工艺设备。
试验机完全满足其主要参数符合GB1499.2《钢筋混凝土用钢第2部分：热轧带肋钢筋》、YB/T5126《钢筋混凝土用钢筋弯曲和反向弯曲试验方法》、ISO 10065:1990和GB/T 232 《金属材料弯曲试验方法》中的有关规定。及GBT244《金属管弯曲实验方法》等相关标准要求。
功能特点
YGW-50A钢筋弯曲试验机采用卧式结构，弯曲实验在工作台面操作，操作方法快捷。
采用液压加载，液压缸采用双向缸加荷，速度快、效率高。活塞前端配置弯曲压头插座，能快速方便更换所需冷弯压头。
本机弯曲支撑点和活塞前端调整距离大，并配有反弯压头，能够进行反弯实验。
本机通过手轮转动双向丝杆，使弯曲支撑同步进退，以调整弯曲支点距离，能够进行180°弯曲实验。
本机结构紧凑，钢性强，调节丝杆放置于支撑滑块槽后侧，防止氧化皮落入损坏丝杆。本机设计有氧化皮回收装置，可将氧化皮通过内部接料盘自动流回机外料桶中。
YGW-50A钢筋弯曲试验机采用光电编码器进行角度显示和控制，显示准确、可靠。并在实验台前部设有角度盘式指示装置，该机具备弯曲角度双显装置。
本机在压力油路中设计有压力传感装置，对试样弯曲进行弯曲力值显示。
本机在控制系统中弯曲角度任意设置，精度高，操作方便快捷。
液压系统采用三位四通电磁阀控制，中位使油缸两腔闭合，可适当进行弯曲负荷保持。
本机电器对油缸和油源进行四点限位控制，双重保护，因 而设备更加安全可靠。
技术指标
型号YGW-50A
*大推力400KN
工作行程400mm
*大工作压力31.5MP
弯心直径￠18——￠400（用户选择）
圆（扁）试样直径*大￠50（*大50）
功率4KW
外型尺寸1410×900×1150
设备总重量1700KG
配置技术要求
1. 弯曲钢筋*大直径φ50mm ；
2. 钢筋正向弯曲角度 0°-180°内任意设定；
3. 钢筋反向弯曲角度 0°-90° 内任意设定；
4. 根据客户要求可随机配备弯心（mm）
螺纹钢筋规格、牌号及弯芯配备表
牌号螺纹钢公称直径d弯芯直径
HRB335HRBF335φ6，8，10，12，14，16，18，20，22，253d
φ28，32，36，404d
φ505d
HRB400HRBF400φ6，8，10，12，14，16，18，20，22，254d
φ28，32，36，405d
φ506d
HRB500HRBF500φ6，8，10，12，14，16，18，20，22，256d
φ28，32，36，407d
φ508d
常规配置φ48，54，60，64，66，72，75，80，88，100，112，128，140，160，180，240共计16种
