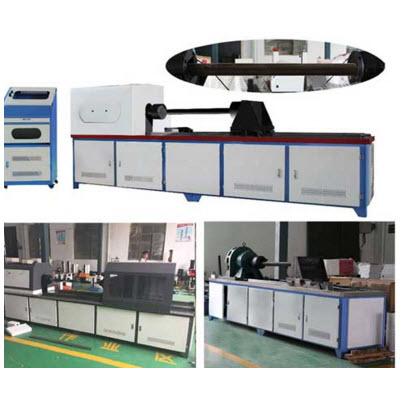

- 产品名称：树脂锚杆杆体扭转试验机 MGNZ-50N
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.树脂锚杆杆体扭转试验机 MGNZ-50N可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买树脂锚杆杆体扭转试验机 MGNZ-50N，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
→树脂锚杆杆体扭矩性能、扭力、扭转疲劳试验、扭转角、角刚度等扭矩力学性能测试及研究。
→迈式预应力锚杆、中空锚杆、涨壳式预应力锚杆、自进式锚杆、注浆锚杆、玻璃纤维锚杆、实心锚杆、挤压旋进锚杆、自旋锚杆、普通锚杆、自钻锚杆、特种锚杆、煤巷护帮锚杆、等强锚杆，树脂锚杆，全螺纹锚杆， 左旋锚杆、右旋锚杆、麻花式杆体（M）、全螺纹式杆体（L）、粗糙表面式杆体（C）、金属锚尾杆体（J）、非金属锚尾杆体（F）；
→隧道建造、矿山开采、边坡治理、岩壁防护、坑道护壁、巷道支护、
→锚杆杆体直径：D16mm、D18mm、D20mm、D22mm、D24mm；
→锚杆杆体长度：L=1400mm、1600mm、1800mm、2000mm、2200mm、2400mm、2600mm；
杆体扭矩试验：将锚杆杆体（全长）夹持在扭转试验机上，杆体中部安装托扶器，扭转试验机转速200r/min～300r/min，在8秒之内平稳加载到规定扭矩，循环扭转40秒，锚杆杆体不应产生断裂、严重变形等异常状况。
依据标准
→MT/T1061-2008《树脂锚杆 玻璃纤维增强塑料杆体及附件》；
→MT146.2《树脂锚杆 金属杆体及其附件》
→MT218《水泥锚杆 杆体》(矿山及其他工程用水泥锚杆杆体)；
重要特点
1．树脂锚杆杆体扭转试验机采用卧式加长版、高刚性、高稳定性的负荷机架。
2．扭矩保持、扭转角、扭力控制、反复循环控制、自编程控制等多种控制方式。
3．高精度测力器，线性宽，稳定性好，精度高。
4．高速率、低振动、免维护、静音型驱动系统。
5．内置以太网接口；
6．树脂锚杆杆体扭转试验机的电路板采用光电隔离设计，抗干扰能力强。
7．拥有多种完善的扭转试验夹具，快速更换；可选环境系统。
8．宽泛的测试速度，0.05～500r/min，0°～720°/min内任意选择。
9．全数字闭环、多通道、多功能、易操作的测控软件；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用；
9.1试验过程的自动控制，扭矩、应力、变形、扭转角度全闭环控制、显示，控制模式智能设置、任意设置，无冲击，平滑切换，加载、卸载平稳。
9.2灵活的Excel和Word报告格式，默认格式及自编格式；多项排序，多类型输出。
9.3可重新读取已经完成试验，模拟再现，数据再分析、多曲线叠加、比较、遍历。
9.4 试验曲线自由放大和缩小，可同时显示多个曲线(扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等），任设需要的坐标，满度自调节。
9.5模块化、个性化、开放式编程，提示和向导功能。
9.6试验结束自动返回，智能、高效、快捷。
10.树脂锚杆杆体扭转试验机具有多重保护功能：力过载、过流、过压保护；试样破断安全保护；操作提示向导保护；试验结束自动保护等。
重要参数
微机控制树脂锚杆杆体扭转试验机；
1*大扭矩±50 N.m；±100 N.m；±200 N.m；±500 N.m
2扭矩力测量范围1%～100%F.S
3扭矩力分辨力1/±500000
4扭矩力示值相对误差≤±1%
5扭转角测量范围0°～∞
6扭转角分辨力0.1°； 0.01°
7扭转角示值相对误差≤±1%
8扭转速度0.05～500r/min
9扭转速度相对误差设定值的±1%以内
10夹头间移动距离100mm～2000mm /可定制
11锚杆杆体长度≤2000mm/可定制
12试验机主轴中心高度≥170mm
13试验机中心线同轴度1000mm 内≤Φ1.0mm
14机器功率5.5kW
15电源电压～220V±10%，50Hz（须可靠接地）
16机器尺寸(LWH)≈2600×560×1380mm
17机器重量2200kg
18杆体扭转附具夹持Φ16～Φ24mm
主要配置
名 称内 容备 注
负荷机架卧式、加长版，高刚性、高稳定性1台
驱动系统 1套
传动系统 2套
测控系统全数字闭环、多通道1套
扭矩传感器 1支
扭角传感器内置式1支
检定杠杆 1套
砝码托盘 1套
试验夹具锚具：M24、M22、M20、M18、M161套
扭转垫片：M24、M22、M20、M18、M161套
防转止板1件
计算机主流品牌1台
随机工具 1套
技术资料说明书、装箱单、合格证、服务单1套
试验软件 1套
