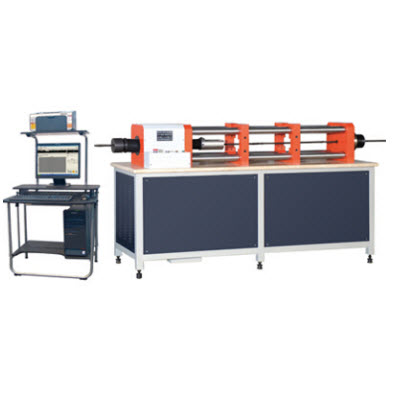

SXW-300微机控制电子式钢绞线松弛试验机
一、产品概述
1.1 主要用途与适用范围
本试验机专用于预应力混凝土用钢绞线、刻痕钢丝、镀锌钢丝的应力松弛试验，可以应用于线材生产厂、公路建设、建工质检站等单位，进行质量检测和科学研究使用。
1.2 性能特点
该机为机械、电气、计算机一体化产品，主机采用机械加载方式、试验力由传感器测量、测控卡进行数据采集、计算机屏幕显示试验力和试验曲线。具有闭环控制功能，并实现了试验进程的自动程控。可以严格按照国家标准GB/T5224-2003《预应力混凝土用钢绞线》中，应力松弛部分相关规定对钢绞线、预应力钢丝等进行质量检测。电气测量与软件控制均采用了当代先进技术，具有较高的技术水平，性能稳定、可靠。
该机具有如下性能特点：
1） 实现了试验力加载速度及左夹头位移速度的闭环控制，具有试验进程控制模式智能设置系统，用户可以根据自己的需要设置试验进程和试验过程中各阶段的控制模式，PC机按照用户设置的模式自动控制试验的进程。
2） 实现了试验力、左夹头位移及试验曲线的屏幕显示，同时具备试验条件、试验结果的计算机存储和文件操作功能。试验过程控制、夹头移动速度的改变、参数输入等操作可全部用鼠标完成，使用方便。
3） 试验结果和试验曲线既可以打印记录，又可以ASCII文件的形式进行磁盘和网络操作，以便于试验结果的后续处理。
4） 试验机可以进行连续1000小时松弛试验，也可以以100小时或200小时的试验结果推测1000小时的试验结果。
二、技术参数
2.1 技术参数和技术指标见表1
表1
序号
项目名称
技术参数
1
*大试验力
300kN
2
试验力准确度
在测量范围内，示值的±1%
3
试验力测量范围
6kN～300kN，全程自动换档
4
试验力分辨力
0.05%FN
5
位移分辨力
0.001mm
6
速度范围
0.005mm/min～50mm/min，无级调速
7
速度准确度
1mm/min 以上，示值的±3%
8
*大拉伸行程
70mm
9
*大拉伸空间
2000mm（含拉伸行程）
10
试样夹持范围
φ15.24mm标配
11
外形尺寸（长×宽×高）
600×1150×2100mm
12
主机质量
约1000kg
13
主机电源
1.5kW， 三相四线380V
2.2 调速系统与伺服电机
采用东源交流伺服系统和电机。
调速范围：0.005―50mm/min。
速度精度：1mm/min 以上，示值的±3%
2.3 试验力测量:
*大试验力按照1、2、5、10四档衰减，试验力准确度自每档满量程的20%为 示值的±1%。
2.4 位移测量系统:
位移测量分辨率为0.01mm。
2.5 控制与显示系统：
PC机、控制与数据处理软件、多功能测量控制卡和打印机构成试验机的控数据处理系统。
三、工作条件
3.1 环境温度20℃±2℃
3.2 相对湿度≤80%
3.3 周围无振动，无腐蚀性介质，无强磁场干扰
3.4 电源电压380V,波动不超过额定电压的10%
3.5 在稳固的基础上水平安装，水平度为0.2/1000
3.6有标准地线，控制部分可靠接地
