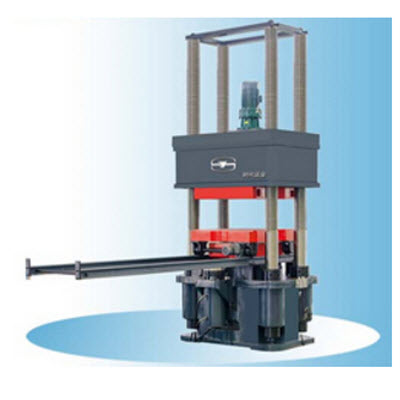

YAW-5000F-30000F微机控制电液伺服压力试验机
一、产品概述
YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构件的抗压强度试验，也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等的理想试验设备。
主机采用油缸下置式、四立柱框架式结构，机架刚度强度高，变形小，试验空间无级可调，方便不同高度的试验需求。横梁通过安装其上的螺母与四根丝杠相连，四根丝杠下端安装在底座上，并用螺母紧固，从而构成了受力机构。通过安装在横梁上的电机正反转带动链轮旋转，从而带动螺母转动，实现了横梁的上下移动，使试验空间可以方便地调整。上压板固定在横梁上。油缸及活塞固定在底座的中央，活塞上安装有工作台，下压板通过车轮与导轨相连，这样可轻松实现大型试样的放置。油缸、活塞是主机的主要部分，它们的接触面经过精密加工，使其保持一定的配合间隙和适当的油膜，活塞能够自由移动，而将摩擦减到*低。
二、技术参数
技术指标/试验机型号
YAW-5000F
YAW-10000F
YAW-15000F
YAW-2000F
YAW-30000F
*大试验力(kN)
5000
10000
15000
20000
30000
试验力示值相对误差
≤示值的±1%
试验力测量范围
2%-100%Fn
压缩空间(mm)
1500
1500
1500
1500
1500
活塞空载*大移动速度(mm/min)
50
40
40
40
40
活塞行程(mm)
150
300
300
300
300
位移测量范围(mm)
0-150
0-300
0-300
0-300
0-300
位移测量精度
±1%
上下压板尺寸(长x宽)(mm)
700*800
1050*1050
1200*1200
1350*1350
1500*1500
横梁升降速度(mm/min)
170
200
200
200
200
主机外形尺寸约(长*宽*高)mm
1255*1145*3900
3700*1900*4900
5000*2340*5000
5000*2340*5150
5000*2500*5300
