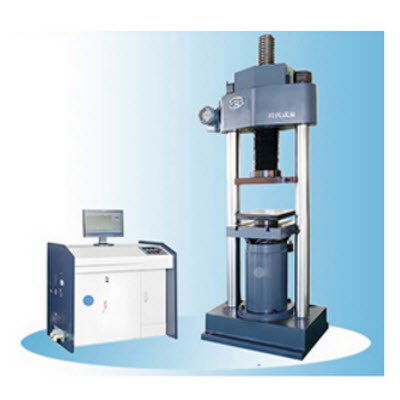

YAW-300/600/1000微机控制电液伺服压力试验机
一、产品概述
YAW-300/600/1000微机控制电液伺服压力试验机主要用于各种耐火材料及其他材料的抗压、抗折试验。适用于冶金、建材、航空、航天、大专院校、科研单位等领域。试验操作和数据处理符合标准的要求。
主机为二柱式框架式加荷结构，油缸下置式主机。由横梁、底座、油缸、活塞、立柱、工作台、压盘等组成。横梁由二立柱支撑在底座上，由螺帽加以紧固构成加荷框架。上压盘安装在横梁的螺杆上，由人转动手轮带动螺母旋转，螺母带动螺杆升降，使上压盘上下移动从而调整试验空间。油缸及活塞位于工作台中央，工作台上放着球面座和下压盘。主机上的油管与油源控制柜相通，当控制油液进入油缸后，推动活塞连同固定工作台及下压盘上升使试验力逐渐作用在试样上。
采用微机控制电液伺服测控系统，传感器测力；集全数字电液伺服闭环控制、数据处理、数据分析于一体，具备完整的文件操作功能，如试验报告、试验参数、系统参数均可以文件方式存储。 软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、位移-时间曲线。软件提供开环、速度闭环控制、单步闭环控制、编程闭环控制四种控制模式。灵活的试验过程“编程”功能，可根据需要完成任意复杂，任意控制模式的试验过程编辑。试验程控方案可存储、导入、再编辑。
二、功能特点
1.可调整试验空间
2.立柱电镀工艺，美观、不生锈
3.油缸活塞间隙密封，经久耐用，高精度油压传感器，位于油缸外侧，便于维修更换
4.试金自主产权控制器，计算机直接控制试验过程，稳定可靠，操作便捷
5.进口伺服阀和进口油泵，提高了系统可靠性，降低了使用成本
三、技术参数
技术指标/试验机型号
YAW-300
YAW-600
YAW-1000
*大试验力kN
300
600
1000
试验力测量范围
4%-100%(12kN-300kN)
4%-100%(24kN-600kN)
4%-100%(10kN-1000kN)
试验力示值相对误差
≤±1%
±1%
±1%
活塞空载*大移动速度mm/min
约175
约80
约75
*大压缩空间mm
250
500
500
压盘尺寸mm
上φ150、下φ160
204x204
320x320
活塞行程mm
0-150
0-200
0-150
立柱净间距mm
280
425
460
油泵电机功率kW
1.5
1.5
1.5
升降电机功率kW
0.55
主机外形尺寸mm
610x510x1690
约680x440x2580
约780x540x2650
油源控制柜外形尺寸mm
约1100x700x930
主机质量kg
1000
约1800
约2000
