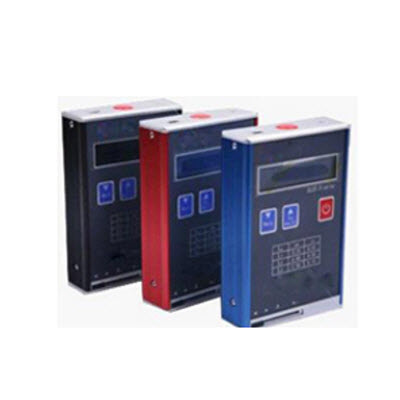

SHR110袖珍式表面粗糙度仪
表面粗糙度测量仪SHR110是专用于测量被加工零件表面粗糙度的新型智能化检测仪器。该仪器集当今微处理器技术和传感技术于一体，以先进的微处理器和优选的高度集成化的电路设计，构成适应当今仪器发展趋势的超小型的体系结构，完成粗糙度参数的采集、处理和显示工作。SHR110表面粗糙度仪适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。
一、主要特点:
SHR110表面粗糙度仪经过严格高温、湿度试验适应高温高湿工作环境。采用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化；任意选择Ra、Rz、Rt、Rq四种测量参数；不仅可测量平面、直径大于20mm（经验值）的外圆面、锥面，还可测长宽大于80×30mm的沟槽。
二、主要功能：
▲ 可选择4种测量参数Ra、Rz、Rt、Rq；
▲ 可选择取样长度0.25 ，0.80 ，2.50；
▲ 广泛用于金属与非金属加工表面的生产现场及外出鉴定的检测；
▲ 采用高速DSP处理器进行数据处理和计算，速度快，精度更高；
▲ 点阵LED液晶显示，高亮度，无视角，宽温度，适合各种场合；
▲ 具有校准功能，操作简单；
▲ 自动关机功能以及低功耗软硬件设计使仪器工作时间超长；
▲ 两种充电方式，专用充电器或计算机USB口充电，可边充电边工作，方便快捷；
▲ 传感器测头具有保护门，有效的保护了传感器测头，保证了测量的精度；
▲ 外形采用拉铝模具设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。
三、技术参数：
测量参数（μm ）：Ra、Rz、Rq、Rt
行程长度（mm）：6
取样长度（mm）：0.25 ，0.80 ，2.50
评定长度（mm）：1.25 ，4.0 ，5.0
测量范围（μm ）：
Ra、 Rq： 0.01 ~ 10.0
Rz、 Rt： 0.1 ~ 50
示值误差：±（7-10）%
示值变动性： ＜12%
传感器触针针尖圆弧半径及角度：
针尖圆弧半径：10 μm±1 μm
传感器触针静测力及其变化率：
触针静测力： ≤ 0.016N
测力变化率： ≤ 800N/m
10.传感器导头压力： ≤ 0.5N
11、电池：3.7V锂离子电池
12、外形尺寸：106 mm×70 mm×24 mm
13、重量：200g
14、工作环境条件:
15、温 度： -20℃～40℃
16、相对湿度： < 90%
17、周围无振动、无腐蚀性介质
四、应用领域：
金属与非金属加工制造业
1.表面工程处理
2.模具铸造、精密制造
3.汽车制造及零配件加工
4.机械零部件加工及传动装置机械零部件
5.金属加工设备及机床附件、功能部件
6.冶金冶炼、轧制及锻压设备
7.气动、液压元器件及压力容器
8.通用机械及金属成形设备
粗糙度仪通用数定义：
表面粗糙度：是指加工表面上具有较小间距和峰谷所组成的微观几何形状特征。
取样长度λc：用于判别具有表面粗糙度特征的一段基准线长度。
评定长度：评定轮廓所必须的一段长度，它可以包括一个或几个取样长度。
轮廓算术平均偏差Ra ：在取样长度内轮廓偏距的算术平均值
轮廓均方根偏差Rq：在一个取样长度内纵坐标值的均方根值
轮廓*大高度Rz（ISO）：在一个取样长度内，*大轮廓峰高Rp和*大轮廓谷深Rv之和的高度；
轮廓峰谷总高度Rt：在评定长度内*大轮廓峰高和*大轮廓谷深之和。
SHR110表面粗糙度仪器给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构轮廓法、表面结构的述语、定义及参数》、符合GB/T6062-2002《产品几何量技术规范（GPS）表面结构、轮廓法接触（触针）式仪器的标称特性》。
附表：取样长度选择推荐表
Ra (μm)
Rz (μm)
取样长度λc(mm)
＞5～10
＞20～40
2.5
＞2.5～5
＞10～20
＞1.25～2.5
＞6.3～10
0.8
＞0.63～1.25
＞3.2～6.3
＞0.32～0.63
＞1.6～3.2
＞0.25～0.32
＞1.25～1.6
0.25
＞0.20～0.25
＞1.0～1.25
＞0.16～0.20
＞0.8～1.0
＞0.125～0.16
＞0.63～0.8
＞0.1～0.125
＞0.5～0.63
＞0.08～0.1
＞0.4～0.5
＞0.063～0.08
＞0.32～0.4
＞0.05～0.063
＞0.25～0.32
＞0.04～0.05
＞0.2～0.25
＞0.032～0.04
＞0.16～0.2
＞0.025～0.032
＞0.125～0.16
＞0.02～0.025
＞0.1～0.125
