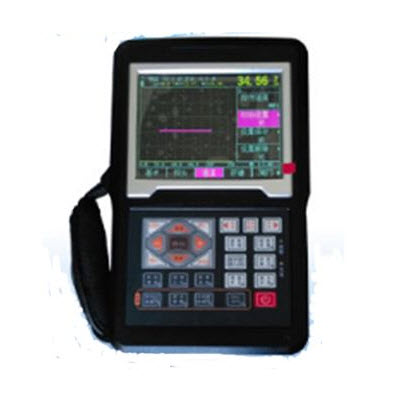

SH620E数字超声波探伤仪
一、产品概述
数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，并且可以对探伤过程实现动态录像，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、功能特点
●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；
●φ值计算：直探头锻件探伤，找准缺陷*高波自动换算孔径ф值；
●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放300幅A扫波形及数据；
●—斜探头一键式自动校准，直探头自动校准。
● 铸锻件探伤：AVG曲线自动生成（大平底AVG功能，直接利用工件大平底自动制作AVG曲线，直接显示缺陷的当量值，无需对比试块，每个工件可以针对性制作AVG曲线，使产品检测更加准确）
焊缝探伤：DAC曲线自动生成， 并可以分段制作，取样点不受限制，并可进行修正与补偿；
● 6DAC曲线制作,焊缝探伤更加精确
● B扫描功能，清晰显示缺陷纵截面形状
● 可以自由输入任意行业标准；
● 与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
● IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；
● 利用PC端通讯软件可以升级仪器系统的功能；
● 26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
● 高性能安全环保锂电池供电，可连续工作10小时。
● 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
● 掉电保护，存储数据不丢失；
● 探伤参数可自动测试或预置；
● 数字抑制，不影响增益和线性；
● 屏幕保护：“自动关机”、“文字”、“自由定制”等多种屏保模式自由更改；
● 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
● PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；
重要辅助功能
●角度和K值两种输入方式
●回波次数分析
●电源状态指示
●闸门声光报警
●DAC声光报警
●屏幕的冻结和解冻
●时钟显示
●休眠和屏保
三、技术参数
扫描范围
0～10000mm钢纵波
工作频率
0.4MHz～20MHz
垂直线性误差
≤3%
水平线性误差
≤0.1%
灵敏度余量
＞62dB（深200mmΦ2平底孔）
分辨力
＞40dB（5N20）
动态范围
≥32dB
噪声电平
＜8%
硬采样频率
150MHz
重复发射频率
100~1000HZ
声速范围
100～15000（m/s）
工作方式
单晶探伤、双晶探伤、穿透探伤
数字抑制
（0～80）%，不影响线性与增益
工作时间
连续工作10小时以上（锂电池）
环境温度
（-20～70）℃（参考值）
相对湿度
（20～95）% RH
外型尺寸
240×180×50（mm）
四、标准配置
1
主机（无包胶无金属支架）
1台
2
直探头
1个
3
斜探头
1个
4
9V电源适配器
1个
5
探头连接线
2根
6
产品包装箱
1个
7
使用说明书
1本
8
合格证、装箱卡、保修卡
1套
9
PC超声波探伤仪通讯软件
1套
10
通讯线缆
2根
11
全封闭皮套
1个
