- 产品名称：磁粉探伤仪 CDX-Ⅲ
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.磁粉探伤仪 CDX-Ⅲ可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买磁粉探伤仪 CDX-Ⅲ，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
产品说明：
一、概述
CDX-Ⅲ型磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。是我厂*近推出的新产品，它除具有便携式机种的一切优点外，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。

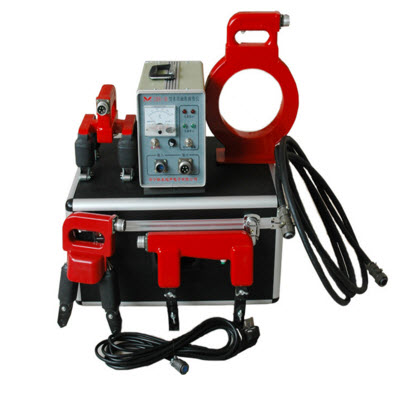

该仪器备有四种探头：（随机配可选）
1、旋转探头：（E型）能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位显示缺陷和伤痕。
2、电磁轭探头：（D型）它配有活关节，可以对曲面、平面工件进行探伤。
3、马蹄探头：（A型）它可以对各种角焊缝，大型工件的内外角进行局部探伤。
4、磁环：（O型）它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其适用于不允许通电起弧破表面零件的探伤。
二、主要技术指标
1、提升力：
⑴旋转探头：12kg
⑵磁轭探头：大于5kg（AC）（带活关节）（代活关节）36kg（DC）
⑶马蹄探头：大于5kg
⑷磁 环：1800AT
2、探头极距：
⑴旋转探头：100×100mm
⑵磁轭探头：0—250mm可调
⑶马蹄探头：0—165mm可调
⑷磁 环：Φ150 mm范围
3、探头工作电压：AC36V×2
4、探头工作电流：约8—12A
5、电源工作电压：AC220V±10% 50HZ
6、灵敏度：可清晰完整地显示（15/100）A型标准片上刻槽。
7、外型尺寸：260×140×170mm。
8、重量：主机重9kg，旋转磁场探头重3.5 kg，磁轭探头重2.5kg，马蹄探头重2kg，磁环重3kg。
三、操作使用
1、将电源电缆的圆形插头插入仪器输入三芯插座内，电源电缆的另一头插头插入交流220V的电网配电板插座内（必须有牢固的接地线）打开电源开关，电源指示灯亮，说明控制回路已接通外电源。
2、将探头电缆上的五芯插头插入仪器“输出”的五芯插座内。
3.仪器根据实际情况选择旋转E型探头或磁轭D.A.O型探头使用。
4、选择好要使用的探头应和被探工件表面接触，才可按动手把上的充磁按钮，面板上的充磁指示灯亮，表明被探工件已被磁化。
5、仪器停止使用时，应关断电源开关，在电网配电板上拔下仪器的电缆插头。
四、注意事项
1、仪器到用户手里，开箱后，应首先通读技术说明书1—2遍，基本掌握仪器原理、使用方法。接着按照装箱单检查设备附件是否完全，再检查仪器是否完好，量好电网配电板的电压是否是220伏，一切检查无误后，再插电源插头，打开电源开关，电源指示灯亮，说明仪器正常。
2、探头应和被探工件接触时（不允许空载通电）探头上的开关才能打开，对工件磁化，否则探头线圈中电流很大，易烧坏保险丝和双向可控硅，或烧坏探头线圈。
3、探头灵敏度的检验，在正式探伤前，首先是检验探伤灵敏度，将（30/100）A型标准试片置于被探工件表面上，并用透明窄胶带粘牢试片的边缘，然后用手压紧探头移动使试片位于探头中心部位、按探头上的开关，通电磁化喷洒磁悬液在标准试片上，人工刻槽应显示清晰，则表明探伤灵敏和磁悬液的配置均符合要求。
五、设备成套性
1、主机 1台
2、探头 （A.D.E.O可选）
3、电源线 1根
4、输出线 1根
5、保险丝管8A 5只
6、照明灯泡 2只
7、说明书 1份
8 .合格证 1份
