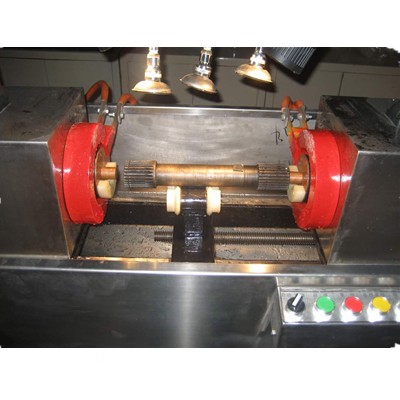

交直流荧光磁粉探伤机 CED-1000

一、概述：CEW-1000型通用磁粉探伤机系机电一体式半自动磁粉探伤设备，由电源控制系统、夹持磁化系统、磁悬液系统等几大部分组成。适用于以湿式磁粉法检测由铁磁性材料制成的轴棒类零件的表面及近表面因锻造、加工、切削、疲劳等各种原因引起的裂纹和各种细微缺陷。
本设备采用手动、自动两种运行方式，由可编程控制器（PLC）集中控制。手动时，可进行每个功能的单步独立操作；自动时，设备自动执行PLC内部程序，工件上料到位夹紧后，按“启动”键即可自动执行喷淋、磁化等动作。周向磁化采用直接通电，纵向磁化采用两只线圈，具有良好的磁化效果。复合磁化在工件上形成旋转磁场，一次性全方位显示磁迹，具有较高的工作效率。

二、主要技术参数：1、周向磁化电流：AC 0-1000A有效值，连续可调；
2、纵向磁化磁势：DC 0-6000AT有效值，连续可调；
3、磁化灵敏度：15/50A 1型试片显示清晰；
4、暂载率：≥30%；
5、电极间距： 0-300mm，连续电动可调；
6、工作方式：手动/自动运行；
7、磁化方式：周向、纵向、复合磁化；
8、电极间距调整方式：手动；
9、夹紧方式：气动；
10、退磁方式：自动衰减式退磁；
11、周向退磁电流：AC 1000-0A，有效值，连续可调；纵向退磁磁势：DC 6000-0AT，有效值，连续可调，
12、退磁效果：≤160A/M（0.2mT）；
13、电源：三相四线380V±10% 50HZ      *大瞬时80A；
14、外形尺寸：1300（长）×700（宽）×1300（高）mm；
15、重量：约600Kg。
