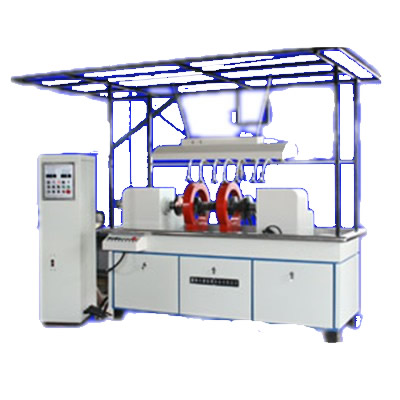

交直流荧光磁粉探伤机 CDG-3000

主要功能：采用电流与磁场从工件中心通过的二次感应法对工件进行复合磁化，使磁力线旋转。从而一次探伤可检查工件表面和近表面因锻压、淬火、研磨、夹渣、疲劳而引起的各个方向的裂痕。并可对工件分别进行单路和复合磁化，磁化电流分别可调，具有噪音小、性能可靠等优点，带有断电相位控制功能，同时PLC工作程序还可根椐探伤需要经行调整。

主要特点：该机为微机控制磁粉探伤设备，它以小型工业可编程序控制器（PLC）为核心对系统的夹紧、喷洒磁悬液、磁化、松开等机械程序动作进行控制，能按规定程序完成除上料、观察以外的全部探伤过程，既可自动操作，又可手动单步操作，大大降低了操作人员的劳动强度。

主要技术指标：1、周向磁化电流：AC 0-3000A（有效值）连续可调，带断电相位控制；
2、纵向磁化磁势：AC 0-18000AT（有效值）连续可调，带断电相位控制；
3、磁化原理：通电法及线圈感应法；
4、磁化方式：周向、纵向、复合磁化三种；
5、电极间距：0-1100mm，电动可调；
6、气动夹紧行程：30 mm；
7、夹紧方式：气动夹紧，气压0.4—0.6Mpa可调，
8、探伤节拍：15s/件（上下料及观测时间除外）；
9、退磁方式：自动衰减式退磁；
10、退磁效果：退磁后工件上剩磁小于160A／m（2GS）；
11、探伤灵敏度：15/50A1型试片清晰显示；
12、紫外线强度：距工件380mm处，照度大于或等1000uW／cm2；
13、电源：三相四线，380V±10％，50HZ，100A。
