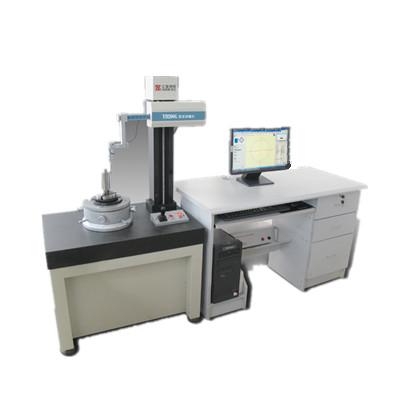

多功能圆度仪 YD200G

性能特点如下:YD200G型多功能圆度测量仪是以精密气浮主轴为基准,采用计算机测量系统的转台式通用型圆度仪,主要用于圆环、圆柱等回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量,广泛应用于汽车零件、轴承、纺机、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。

*仪器特点:主轴采用超高精度的气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到国家一级精度标准。
工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。
主轴电机采用高精度调速电机,使仪器主轴旋转平稳可靠
传感器垂直和水平运动采用直线电机驱动,使仪器操作方便,调整精准。
采用2048线/周的高精度旋转编码器,保证数据采样分辨率。
仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路,测量精度和稳定性处于国内领先水平。
基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合*新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能.

技术参数:
