- 品牌：苏磁
- 型号：CXW-4000
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

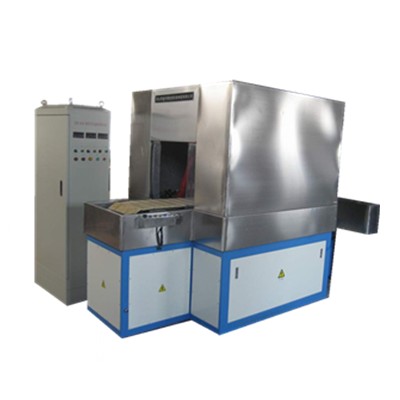

- 产品名称：流水线式荧光磁粉探伤机 CXW-4000
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.流水线式荧光磁粉探伤机 CXW-4000可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买流水线式荧光磁粉探伤机 CXW-4000，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、概述：CXW-4000流水线式荧光磁粉探伤机系机电分体式半自动荧光磁粉探伤设备，由电源控制系统、磁化系统、磁悬液喷洒系统、荧光系统、退磁系统等几大部分组成。适用于以湿式磁粉法检测由铁磁性材料制成的圆销的表面及近表面因锻造、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。
本设备采用手动、自动两种运行方式，由可编程控制器（PLC）集中控制。手动时，可进行每个功能的单步独立操作；自动时，设备自动执行PLC内部程序，初始状态时，工件经人工上料后，按“启动”按钮，自动执行传送——喷淋——磁化——传送——等一系列动作。设备设有三组交叉线圈，复合磁化在工件上形成旋转磁场，一次性全方位显示磁痕，具有较高的工作效率。
二、主要技术参数：2.1、磁化方式：复合磁化方式;
2.2、AB相磁化磁势：AC：0-18000AT 有效值，带断电相位控制；
2.3、BC相磁化磁势：AC：0-18000AT 有效值，带断电相位控制；
2.4、CA相磁化磁势：AC：0-18000AT 有效值，带断电相位控制；
2.4、暂载率：≥25％；
2.5、工作方式：手动和自动；
2.6、探伤灵敏度：15/50 A1型试片显示清晰；
2.7、磁化线圈当量内径：Ф500mm；
2.8、工作节拍（约）：12秒/件(上下料及观察时间除外，探伤时间和工艺过程可根据需方实际需要，程序可调整)；
2.9、退磁方式：穿过远离法退磁；
2.10、气源：0.4-0.6Mpa；
2.11、紫外线强度：距紫外线光源380mm工件表面处≥1500μW/cm2；
2.12、退磁效果：≤0.3mT；
2.13、电源：三相四线 380V± 10％ 50Hz 约150A；
2.14、外形尺寸（约）：电源控制柜：750（L）×500（W）×1800（H） mm；
床 身：2600（L）×1400（W）×2000（H） mm；
观 察 台：900（L）×700（W）×800（H） mm；
退 磁 机: 2400（L）×800（W）×1200（H）mm；
暗 室: 1500（L）×22 00（W）×2200（H）mm；
2.15、重量（约）：1500Kg。
