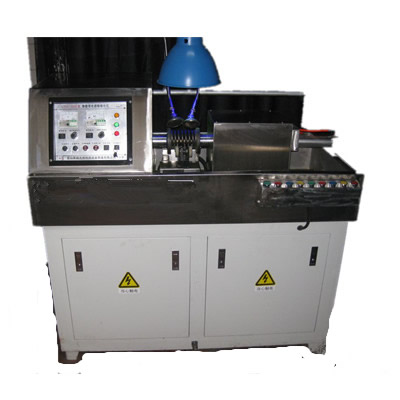

弹簧荧光磁粉探伤机 CDG

概述：CDG弹簧荧光磁粉探伤机系机电组合型半自动荧光磁粉探伤设备，由电源控制系统、夹持磁化装置、磁悬液系统荧光系统等几大部分组成，适用于以湿式磁粉法检测由铁磁性材料制成的各种弹簧的表面及近表面因铸造、锻造、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。
本设备采用手动、自动两种运行方式，由可编程控制器（OMRON PLC）集中控制。手动时，可进行每个功能的单步独立操作；自动时，设备自动执行PLC内部程序，工件上料到位后，按启动按钮，可实现喷淋——转动——电极夹紧——穿棒——磁化——电极松开——穿棒复位——二次转动观察——电极夹紧——穿棒——退磁——电极松开——穿棒复位等一系列动作。本机采用直接通电法和穿棒法探伤，具有良好的磁化效果。交流磁化均带断电相位控制，具有较好的剩磁稳定度，既适用于连续法探伤检查，又适用于剩磁法探伤检查。复合磁化在工件上形成旋转磁场，一次性全方位显示磁迹，具有较高的工作效率。

二、 主要技术参数：1、磁化方式：周向、纵向、复合三种磁化方式；
2、通电磁化电流：AC 0-4000A 有效值，连续可调，带断电相位控制；
3、穿棒磁化电流：AC 0-6000A有效值，连续可调，带断电相位控制；
4、通电退磁电流：AC 4000-0A 有效值，连续可调；
5、穿棒退磁电流：AC 6000-0A有效值，连续可调；
6、退磁方式：自动衰减式；
7、退磁效果：≤0.3mT；
8、电极间距：80-400mm可调；
9、暂载率：≥30%；
10、夹持方式：气动夹紧；
11、运行方式：手动/自动；
12、探伤灵敏度：15/50A1型试片清晰显示；
13、探伤节拍：约9秒/件(上下料及观察时间除外，探伤时间和工艺过程可根据需方实际需要，程序作调整)；
14、电源：三相四线 380V±5%  50Hz  300A；
15、外形尺寸： 2200mm (L)×800mm (W)×1500mm (H)（含喷淋架高度）；
16、使用环境：温度-5℃+40℃，相对湿度≤80%，无腐蚀气体、粉
