- 品牌：日本三丰
- 型号：RA-1500
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

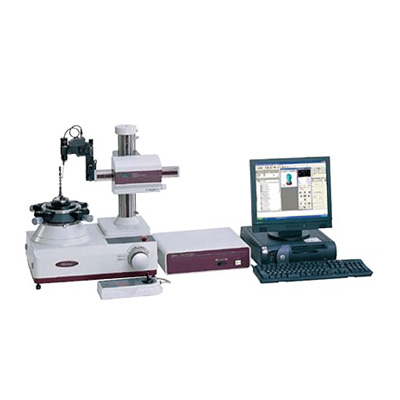

- 产品名称：圆度仪 RA-1500
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.圆度仪 RA-1500可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买圆度仪 RA-1500，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
性能和特点:圆度测量样是一种圆度/圆柱度测量系统,含有*新技术,配备一个DAT(数字调节台)机构,这种装置具有自动测量功能和圆弧测量功能,工件的定心和水平调节快速、简单。
1、适合于小型工件的测量
2、转台采用高精度气浮轴承,具有很高的回旋精度,不会因磨损照成性能降低。
3、在检测器的悬臂夹持器上加装了一个安全装置,提高了测量安全性。
技术参数:
型号 | RA-1400 | RA-1500 | |
转台 | 台面直径:150mm 调心范围:±3mm 调水平范围:±1° 旋转速度:4rpm,6rpm,10rpm 旋转速度:(0.02+6H/10000)um *大工件直径:440mm *大工件重量:10kg | ||
*大检测直径 | 100mm | 100mm | |
水平测臂位移 | 75mm | 75mm | |
垂直位移 | 150mm | 150mm | |
*大检测高度 | 外径 | 150mm | 150mm |
内径 | 150mm | 150mm | |
立柱直线度 | — | 0.15um/150mm(窄范围) 0.3um/150mm(全范围) | |
立柱平行度 | — | 0.3um/150mm | |
*大检测深度检测器 | 90mm(使用标准探针时) 测量范围:±400um 测力:7-10mN 探针:∮1.6mm硬质合金球型测量探针(12AAB681) | ||
截止滤波 | 低通:15upr,50upr,150upr,500upr 带通:15-150upr,15-500upr,50-500upr | ||
参考圆 | LSC,MZC,MIC,MCC | ||
资料分析项目 | 圆度、同轴度、同心度、圆周跳动、壁厚偏差、垂直度、平面度、平行度、圆柱度、直线度(RA-1500) | ||
记录倍率 | 5×-50,000×(13段),自动 | ||
倍率 | 100×-50,000×(9段) | ||
气压 | 390kPa | ||
空气消耗量 | 每分钟30升(正常情况下) | ||
电源 | 100V AC-240V AC | ||
尺寸(W*D*H) | 635*430*620mm | 635*430*620mm | |
重量 | 95kg | 95kg | |
