- 品牌：苏磁
- 型号：CYD-5000
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

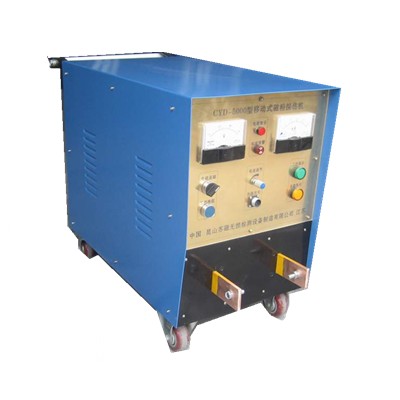

- 产品名称：移动式多用磁粉探伤仪 CYD-5000
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.移动式多用磁粉探伤仪 CYD-5000可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买移动式多用磁粉探伤仪 CYD-5000，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
1、概述本设备适用于磁粉检测法。检验由铁磁性材料制造的各种不同形状的零件。可发现零件表面及近表面因铸造、锻压、淬火、研磨、疲劳等原因引起的裂纹、夹渣和其它各种细微缺陷。
设备能对零件进行交流磁化和交流衰减退磁；可用作连续法和剩磁法探伤；可固定使用或携带到现场使用。配以恰当方法如：支杆法或缠绕法，能使零件异形部位获得合适的磁化。并能对大尺寸零件进行分段探伤。
电路采用调整可控硅导通角的大小来调整磁化、退磁电流的大小。交流磁化能控制断电相位，使剩磁稳定。采用集成电路控制，使设备工作安全可靠。设备具有体积小、重量轻、携带方便、操作简单等特点。
2、技术性能2、1 磁化电流：0－5000A（有效值） 连续可调；
2、1 重复使用率：≥20%；
2、2 自动退磁电流：5000－0A（有效值）连续可调；
2、3 退磁时间：4S；
2、4 输出电缆：2×120mm2×3M铜芯软电缆；
2、5 电源：380V 50HZ±10% 120A；
2、6 外型尺寸：650（长）×380（宽）×600（高）ｍｍ；
2、7 重量：约95Kg。
3、主电路工作原理
3、1 本机控制电路采用集成电路输出移相脉冲，移相脉冲经功率放大送至主电路中反并联可控硅的触发极，用改变可控硅导通角的相位来调节磁化、退磁电流的大小。
3、2当选择开关在“充磁”位置时，连接好外接开关，按下支杆探头手把按钮或脚踏开关时，磁化指示灯亮，磁化电流输出。
3、3当需要退磁时，将选择开关置于“退磁”挡位，按下支杆探头手把按钮或脚踏开关，设备输出自动衰减交流电流，使零件内磁场由大到小衰减直至为零。
