系统组成与工作原理

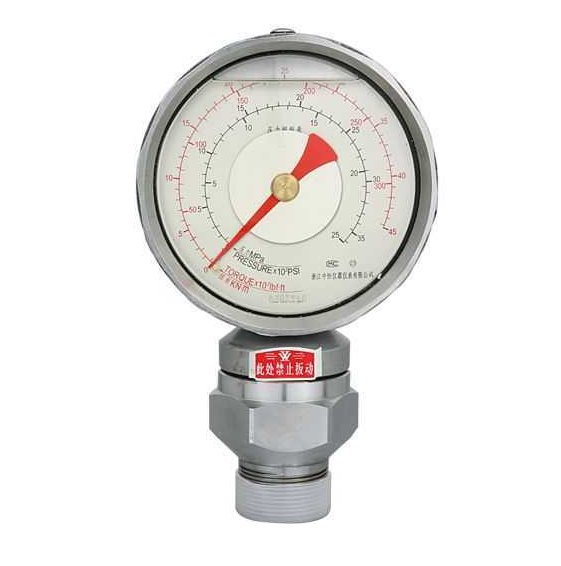

吊钳扭矩测量系统由吊钳扭矩传感器、吊钳扭矩指示仪(安装在司钻显示台内)、链接管线组成。(详细见附图)
传感器安装在吊钳尾绳上,在钻杆上扣时,在吊钳尾绳上产生一个与上扣扭矩成正比的拉力,这个拉力通过传感器中的活塞作用在液压油上,再由连接管线传递到吊钳扭矩指示仪的弹簧管上,弹簧管的自由端产生位移,通过放大机构带动表针偏转,从而指示出吊钳尾绳拉力。
使用液压动力钳或者套管钳,可以不用吊钳扭矩传感器,直接将管线连接在用户动力钳或者套管钳液压源上。
安装、调试与使用
吊钳扭矩传感器
传感器安装在吊钳尾绳上靠近固定桩的一端,用钢丝绳穿过传感器缸体端吊环绕成环形拴在固定桩上,活塞杆端吊环拴在吊钳尾绳上,钢丝绳绕成环形节后用绳卡固定牢。传感器安装完毕后,检查是否卡牢。在传感器受拉时,尾绳中心线尽量处于水平状态,并与吊钳臂成90度夹角。如果尾绳中心线与钳臂不垂直,所读出的拉力求出的力矩将有比较大的误差。
吊钳扭矩指示仪
将装有吊钳扭矩指示仪的司钻显示台固定在司钻的前面,让司钻能直接观察到表盘数值。
用连接管线将传感器与司钻显示台上的对应接头相连。
调节吊钳扭矩缓冲阀,使表针不至振动过大。
将手压泵与吊钳扭矩注油阀(在司钻显示台内)联通,将放气阀打开,用手压泵注油,排净空气,再拧紧放气阀;继续注油,直到传感器活塞退到底部。
高压软管不要绷得过紧,应在钻台下面走线为好,用扎带和软绳将高压管线固定在井架底座的珩架上。
根据合适的上扣扭矩和吊钳臂长,计算出尾绳拉力,通过表盘中心的旋钮,将指示仪上的游动指针拧到相应位置,在上扣时,当红色指针转到与游动指针重合时,停止上扣。
仪器的维护与保养
仪器在钻机搬迁时,卸下连接管线。
仪器使用过程中,应保持仪器的清洁。切不可用蒸气冲洗仪器玻璃,造成玻璃爆炸。
仪器使用的液体应干净、无沉淀物,以避免管线堵塞,影响仪器的性能。
每天在工作前,应清除传感器上的碎石、泥浆和冰块。
应经常检查传感器的活塞杆露出长度,在无负载条件下活塞杆上的第一道环形标记露出长度为2～14毫米,如果活塞杆上的第二道环形标记露出,说明系统缺油,应向系统补充液压油。如果活塞杆行程超过5毫米,说明传感器内有空气,要对系统充油和排空气。
