- 产品名称：立管压力系统 CMG-100
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.立管压力系统 CMG-100可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买立管压力系统 CMG-100，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。

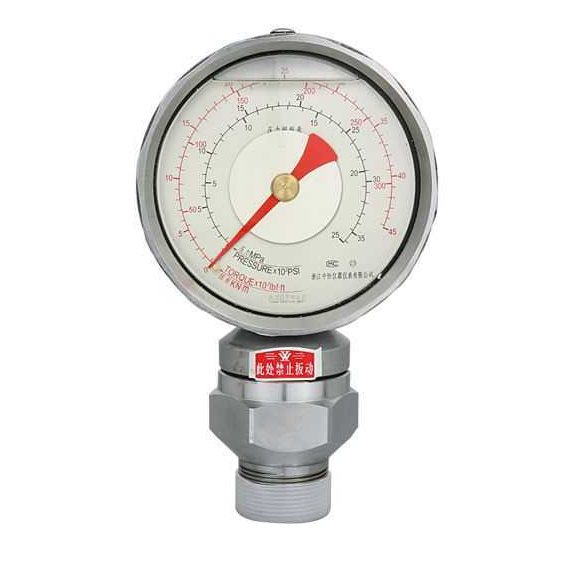

立管压力测量系统由立管压力传感器、立管压力指示仪(安装在司钻显示台内)、连接管线(与立管压力传感器组装在一起)组成。(详细见附图) 立管内的泥浆压力通过传感器中的胶杯作用在液压油上,再由连接管线传递到立管压力指示仪的弹簧管上,弹簧管的自由端产生位移,通过放大机构带动表针偏转,从而指示出立管压力。
立管压力测量系统使用说明书?
系统组成与工作原理
立管压力测量系统由立管压力传感器、立管压力指示仪(安装在司钻显示台内)、连接管线(与立管压力传感器组装在一起)组成。(详细见附图)
立管内的泥浆压力通过传感器中的胶杯作用在液压油上,再由连接管线传递到立管压力指示仪的弹簧管上,弹簧管的自由端产生位移,通过放大机构带动表针偏转,从而指示出立管压力。
安装、调试与使用
立管压力传感器
传感器应装在钻台上约2米高,安装、拆卸方便的地方。安装时,泥浆泵不能开动。
在泥浆立管上开一个圆孔,焊上一个带有2”NPT公螺纹的短节,焊缝应密封牢固。
在短节上缠上聚四氟乙烯薄膜带,将传感器上的公由壬装在短节上。
将传感器胶管与立管压力指示仪相连,向传感器注油,当胶杯侧壁刚好互相接触时,停止注油;如果胶杯是圆的,表示注油不足。不要过量注油,以免损坏胶杯。
在公由壬丝扣上涂丝扣油,再将缸体及母由壬安装在公由壬上,拧紧母由壬(可在立管和传感器之间装一个闸门),立管压力传感器的方向*好垂直向上。
高压软管不要绷得过紧,应在钻台下面走线为好,用扎带或者软绳将高压管线固定在井架底座的珩架上。
立管压力指示仪
将装有立管压力指示仪的司钻显示台固定在司钻的前面,让司钻能直接观察到表盘数值。
用连接管线将传感器与司钻显示台上的对应接头相连。
调节立管压力缓冲阀,使表针不至振动过大。
仪器的维护与保养
仪器在钻机搬迁时,应关闭泥浆泵,将传感器卸下,清洗胶杯内的泥浆,同时关闭立管压力缓冲阀,再卸下连接管线。
仪器使用过程中,应保持仪器的清洁。切不可用蒸气冲洗仪器玻璃,造成玻璃爆炸。
仪器使用的液体应干净、无沉淀物,以避免管线堵塞,影响仪器的性能。
经常检查管线是否漏油。
传感器胶杯是易损件。更换时,应先关闭泥浆泵,用专用扳手从传感器中卸下压盖,取出旧胶杯,清洗缸体,然后把新胶杯装入缸体,不要划伤胶杯,再装压盖,使压盖端面与缸体端面平齐。
故障原因及排除办法
