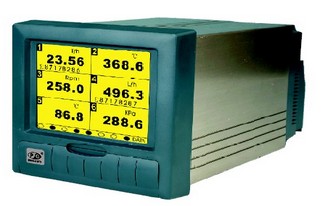

- 产品名称：无纸记录仪 HTC3000R
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.无纸记录仪 HTC3000R可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买无纸记录仪 HTC3000R，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、产品简介
HTC3000R 为8路万能输入黄屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、功能特点
◆ 5.4 英寸160 × 128 点阵式图形液晶显示器,LED 背光。
◆屏幕对比度可以自由调节;
◆高速、高性能32 位ARM 微处理器,画面响应时间小于0.2 秒,可同时实现12 路信号的检测、记录、显示和报警;
◆采用*新大规模集成电路,国际名厂原器件精心设计;
◆ 16M 大容量FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;
◆全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
◆工程量显示数值范围宽,可显示5 位数值:-9999~19999;
◆支持真空度科学计数法显示;
◆中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◆报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录*近的1 5 条报警信息;
◆使用USB 接口转存和备份历史记录,支持128M、256M、512M 优盘;
◆标准串行通讯接口: RS-485 和 RS-232C;
◆ 10M Ethernet 标准RJ45 接口;
◆标准Modbus RTU 通讯协议。除支持本公司的ScanX 数据管理软件外,还支持iFIX、组态王、MCGS 等流行专业组态软件,无需专用驱动;
◆可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
◆集成硬件实时时钟,掉电情况下时钟也能准确运行;
◆新型开关电源,85VAC～265VAC 范围内正常工作;
◆提供变送器+24VDC 隔离配电。
◆全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。
三、技术指标
显示器:160 × 128 点阵式图形液晶显示器,LED 背光
基本误差:± 0.2%F.S
输入规格:全隔离万能输入:1-8 通道信号输入,通道间全隔离,隔离电压> 400V。
输出规格:配电:8 路配电,6 组24VDC 输出,输出电流50mA/ 组12 路可组态触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。*多4 路模拟量变送输出,4-20mADC,负载电阻< 600 Ω
通讯、打印:通讯接口:RS232C 或RS485
波特率:1200、2400、1800、9600、19200、38400、57600
打印接口:RS232C 直接连接串行微型打印机
10M Ethernet 标准RJ45 接口
记录时间:
记录间隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 4分
记录长度 72 小时 6天 15天 30天 45天 90天 180天 360天 720天
数据备份和转存:128M~512M 优盘可选(USB 接口);
热电偶冷端补偿误差:± 1℃
电源:开关电源85VAC-265VAC、50Hz ± 5%
断电保护:内置FLASH 存储器,保护参数和历史数据,断电后可永久保存。集成硬件时钟,掉电后也能准确运行。
补偿范围:
一般气体:压力 0-60MPa温度 -100-500℃
蒸汽:压力 0.1-4.5MPa温度 100-500℃密度 0.1-100Kg/m3比焓 2508-3224KJ/Kg
液体:温度 - 100-500℃
累积范围:0~99999999
补偿运算:
蒸汽......... 根据IFC67 公式计算蒸汽密度补偿蒸汽的质量流量。
一般气体……. 温度、压力补偿测量标准体积流量。
天然气...….. 温度、压力补偿测量标准体积流量。
液体......... 温度补偿测量标准体积流量或质量流量。
环境温度:0 - 50℃
环境湿度:0 - 85%RH
外形尺寸:144×144×252mm
