- 品牌：时代
- 型号：
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

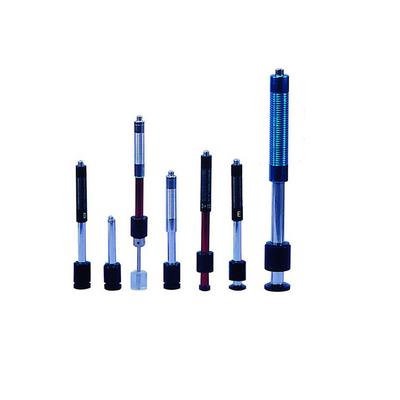

- 产品名称：硬度计七种冲击装置
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.硬度计七种冲击装置可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买硬度计七种冲击装置，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
异型冲击装置 | DC(D)/DL | D+15 | C | G | E(需进口) | ||||
冲击能量 冲击体质量 | 11mJ5.5g/7.2g | 11mJ7.8g | 2.7mJ3.0g | 90mJ20.0g | 11mJ5.5g | ||||
球头硬度:球头直径:球头材料: | 1600HV3mm碳化钨 | 1600HV3mm碳化钨 | 1600HV3mm碳化钨 | 1600HV5mm碳化钨 | 5000HV3mm金刚石 | ||||
冲击装置直径:冲击装置长度:冲击装置重量: | 20mm86(147)/ 75mm50g | 20mm162mm80g | 20mm141mm75g | 30mm254mm250g | 20mm155mm80g | ||||
试件*大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | ||||
试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | ||||
试件*小重量:可直接测量 需稳定支撑 需密实耦合 | >5kg2～5kg0.05～2kg | >5kg2～5kg0.05～2kg | >1.5kg0.5～1.5kg0.02～0.5kg | >15kg5～15kg0.5～5kg | >5kg2～5kg0.05～2kg | ||||
试件*小厚度 密实耦合 硬化层*小深度 | 5mm≥0.8mm | 5mm≥0.8mm | 1mm≥0.2mm | 10mm≥1.2mm | 5mm≥0.8mm | ||||
球头压痕尺寸 | |||||||||
硬度300HV时 | 压痕直径 压痕深度 | 0.54mm24μm | 0.54mm24μm | 0.38mm12μm | 1.03mm53μm | 0.54mm24μm | |||
硬度600HV时 | 压痕直径 压痕深度 | 0.54mm17μm | 0.54mm17μm | 0.32mm8μm | 0.90mm41μm | 0.54mm17μm | |||
硬度800HV时 | 压痕直径 压痕深度 | 0.35mm10μm | 0.35mm10μm | 0.35mm7μm | ---- | 0.35mm10μm | |||
冲击装置适用范围 | DC型测量孔或园柱筒内;DL型测量细长窄槽或孔 | D+15型测量沟槽或凹入的表面 | C型测量小轻薄部件及表面硬化层。 | G型测量大厚重及表面较粗糙的铸锻件 | E型测量硬度极高材料 | ||||
