- 品牌：沈阳天星
- 型号：TD300
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

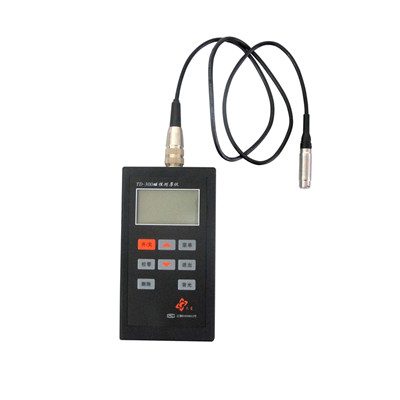

- 产品名称：磁性测厚仪 TD300
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.磁性测厚仪 TD300可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买磁性测厚仪 TD300，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
性能特点如下:
TD300型磁性测厚仪是一种小型便携式仪器。仪器性能稳定,测量准确,重现性好,经济耐用。仪器采用电磁感应原理,符合国家标准GB/T4956-2003《磁性基体上非磁性覆盖层厚度测量 磁性法》。
本仪器可用于测量钢铁零件上的电镀层(镀锌、铬、铜、铝等);测量钢铁零件上的涂层(油漆、塑料、珐琅等);测量金属箔片(铜箔、铝箔、金箔等);测量非金属薄膜(纸张、塑料等)。仪器适于在生产现场、销售现场或施工现场对产品进行快速无损的膜厚检验。可用于生产检验、验收检验及质量监督检验。
仪器特点:
灵活的校正方式,可选择单点校正(精度±3%)和多点校正(精度±1%)。
带有显示器背光设计,当环境光线较暗时,可使显示更清晰。
具有统计功能,可输出一组测量的平均值、*大值、*小值、标准偏差和测量次数。
可存储*多达500个测量值。
蜂鸣音提示测量有效和误操作。
电池欠压提示。
应用说明:
TD300型测厚仪是便携式测厚仪,能够快速、无损、精密地进行铁基体的涂、镀层厚度的测量。既可用于实验室,也可用于工程现场。本仪器能广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。
标准配置:
主 机
探 头
钢 基 体
标 正 片 (5片)
仪 器 箱
可选附件:
钢基体
校正片
技术参数:
量 程: 0～1250μm
精 度: 1%(两点校正)
3%(单点校正)
分 辨 率: 1μm
工作温度: 0~40℃
电 源: 一节9V碱性电池
功 耗: 0.2W
外形尺寸: 153mm×83mm×33mm
重 量: 280g
硬度计注意事项:
除了各种硬度计使用时特殊注意事项外,还有一些共同的应注意的问题,现列举如下:
1、硬度计本身会产生两种误差:一是其零件的变形、移动造成的误差;二是硬度参数超出规定标准所造成的误差。对第二种误差,在测量前需用标准块对硬度计进行校准。对洛氏硬度计校正结果,差值在±1之内合格。差值在±2之内的稳定数值,可以给出修正值。差值在±2范围之外时则必需对硬度计进行校正维修或换其他硬度测试法测定。
洛氏硬度各标度有一事实上的适用范围,要根据规定正确选用。例如,硬度高于HRB100时,应采用HRC标度进行测试;硬度低于HRC20时应用HRB标度进行测试。因为超出其规定的测试范围时,硬度计的精确度及灵敏度较差,硬度值不准确,不宜使用。其他硬度测试法也都规定有相应的校正标准。校准硬度计用的标准块不能两面使用,因标准面与背面硬度不一定一致。一般规定标准块自标定日起一年内有效。
2、在更换压头或砧座时,注意接触部位要擦干净。换好后,要用一定硬度的钢样测试几次,直到连续两次所得硬度值相同为止。目的是使压头或砧座与试验机接触部分压紧,接触良好,以免影响试验结果的准确性。
3、硬度计调整后,开始测量硬度时,第一个测试点不用。因怕试样与砧座接触不好,测得的值不准确。特第一点测试完,硬度计处于正常运行机制状态后再对试样进行正式测试,记录测得的硬度值。
4、在试件允许的情况下,一般选不同部位至少测试三个硬度值,取平均值,取平均值作为试件的硬度值。
5、对形状复杂的试件要采用相应形状的垫块,固定后方可测试。对圆试件一般要放在V形槽中测试。
6、加载前要检查加载手柄是否放在卸载位,加载时动作要轻稳,不要用力太猛。加载完毕加载手柄应放在卸载位置,以免仪器长期处于负荷状态,发生塑性变形,影响测量精确度。
