微机控制型定向X射线机 200EGM

产品特点:携带式X射线探伤机专供造船、石油、化工、机械、航天、交通和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量,以及各种轻金属、橡胶、陶瓷等加工件的质量。利用X射线透照摄影的方法,从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷,以评定制品的质量。

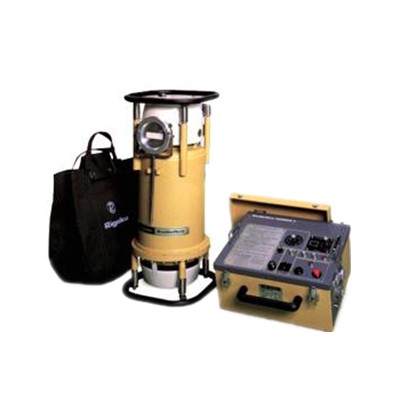

携带式X射线探伤机利用SF6气体绝缘,体积小、重量轻,特别是变频比工频X射线探伤机更能代表X射线探伤机的发展方向。该机由操纵台、X射线发生器和低压连接电缆三部分组成。
携带式探伤机分定向辐射、周向辐射两种。定向辐射是固定的,射线束辐射圆锥角一般在40°～45°范围。周向辐射射线束是在与X射线管轴线成垂直方向的360°圆周上同时辐射X射线,这对于检测大口径管件和球形容器的环形焊缝,通过一次曝光可以完成整个焊缝的探伤照相工作,因而可以大大地提高检测效率。

技术参数:机   种        200EGM
管 电 压         70-200kV 2kV/档
管 电 流        5mA(90kV以下4.5mA)
暂 载 率        50%(1:1)
X 射 线 管       特制高性能陶瓷X射线管
           焦点尺寸:2.0×2.0mm
固有滤波片        Be 1mm+Al 2mm
尺   寸     发生器:617×262×262mm
         控制器:344×195×407mm
            (不含把手尺寸)
重   量         发生器:21kg
            控制器:17.5kg
电   源        单相交流180-240V
           50/60Hz 耗电3.1kVA
