- 产品名称：Ｘ射线探伤机 A型
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.Ｘ射线探伤机 A型可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买Ｘ射线探伤机 A型，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。

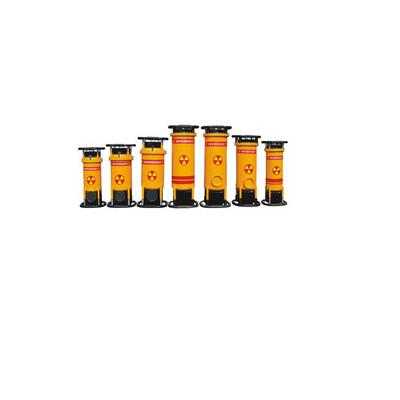

XXA型变频充气携带式X射线探伤机是我厂第一代产品。该产品控制器为我厂的专利产品即K5.1型,该控制器的内部电路由单片机与模拟电子相结合,这样的优点是既具有电子控制器的抗干扰能力,又具有微机控制器的多功能性。为了方便广大探伤工作者,本产品增加了高压延时、自动训练、故障显示、自动间歇式工作等功能。由于这种产品经久耐用、穿透能力强深受广大用户,尤其是施工现场、探伤室内作业者的欢迎。
产品的特点
(一)X射线发生器
便携式X射线探伤机的发生器,XX/A型是我厂的第一代产品,它用SF6气体绝缘,风机强制风冷,机壳用铝锰钛合金制做,体积小、重量轻。这种探伤机是用油绝缘、水冷却探伤机的换代产品,XX/A型X射线探伤机十分适用于室内和厂内探伤,深受锅炉及压力容器等行业的欢迎。
(二)控制器
1、超宽的使用电压范围。
2、该控制器适用于野外发电机供电使用。
3、体积小(330×240×160mm),重量轻11kg。减少了劳动强度,有利于高空作业和野外施工,深受探伤工的欢迎。
4、由于采用了微机控制,大部分都选用进口元件,集成化高。元件平均使用寿命长。使用的元器件比市场上其它控制器减少二分之一。每少一个元器件就减少一个故障点。因此故障率大大降低,使用寿命延长。
5、采用了独特的隔离电路。设置的八点隔离电路使控制器工作更加稳定可靠,抗干扰能力超强,进一步降低了故障率和提高使用寿命。
6,自动化程度高,使用简单。由于采用了单片机、锂电池、时钟芯片、RAM存储器等高科技元件,再加上强大的软件系统,使第五代控制器具备高压延时、自动训练、时钟功能、智能1:1工作、累计曝光时间和次数记忆、故障显示及报警功能。
7、易于修理调试。与第四代控制器相比调试用的电位器由原来的十四支减少为二支。因此降低了修理调试难度和故障率。
8、控制器壳体全部采用冲压和一次拉伸成形提高了机械强度,外形美观大方。
技术指标
型号 项目 | 技术参数 | ||
XXQ-2005/A | XXQ-2505/A | XXQ-3005/A | |
XXH-2005/A | XXH-2505/A | XXH-3005/A | |
XXHZ-2005/A | XXHZ-2505/A | XXHZ-3005/A | |
XXG-2005/A | XXG-2505/A | XXG-3005/A | |
电源 | 160V～255V50～60HZ | ||
容量 | >2.0KVA | >2.5KVA | >3.0KVA |
管电压 | 100KV～200KV | 150KV～250KV | 170KV～300KV |
管电流 | 5mA | ||
焦点尺寸 (mm×mm) | 1.5×1.5 | 2.0×2.0 | 3.5×3.5 |
1.0×3.4 | 1.0×2.4 | 1.0×3.5 | |
1.0×3.5 | 1.0×2.5 | 1.0×3.5 | |
2.0×2.0 | 2.0×2.0 | 2.5×2.5 | |
焦点～端环距 | 185mm | 215mm | 245mm |
185mm | 215mm | 245mm | |
185mm | 215mm | 245mm | |
100mm | 100mm | 110mm | |
X射线束 圆锥角 | 40° | ||
25°× 360° | |||
40°× 360° | |||
40° | |||
控制器尺寸(mm) | 330×240×160 | ||
控制器重量 | 11kg | ||
控制器延时 | 0～1.5分钟 | ||
定时范围及误差 | 9.9分钟 误差±1% | ||
工作方式 | 间歇式工作1:1 工作5分钟休息5分钟 | ||
绝缘方式 | SF6气体绝缘 | ||
冷却方式 | 散热器强制风冷 + 铁芯自然冷却 | ||
安全工作压力 | 0.35～0.45MPa | ||
X射线发生器 体积尺寸(mm)长×宽×高 | 280×280×665 | 320×320×740 | 340×340×840 |
280×280×665 | 320×320×740 | 340×340×840 | |
280×280×665 | 320×320×740 | 340×340×840 | |
280×280×600 | 320×320×640 | 340×340×750 | |
X射线发生器 重量(kg) | 23 | 33 | 46 |
22 | 32 | 43 | |
22 | 32 | 43 | |
20 | 32 | 35 | |
滤过(mm) | 2.5 | 2.5 | 2.5 |
2～3 | 2～3 | 2～3 | |
2～5 | 2～5 | 2～5 | |
2.0 | 2.0 | 2.0 | |
*大穿透力(mm) | 29 | 39 | 48 |
26 | 37 | 46 | |
23 | 34 | 44 | |
30 | 40 | 50 | |
条件 | 焦距600mm,曝光时间5分钟,双面铅箔增感,天津三型胶片,暗室处理20℃±2℃,显影5分钟,黑度1.5,灵敏度≤2% | ||
