- 品牌：鲁科
- 型号：XXG-1605
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

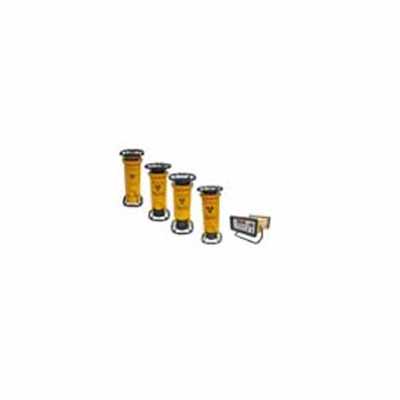

- 产品名称：定向陶瓷管X射线探伤机 XXG-1605
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.定向陶瓷管X射线探伤机 XXG-1605可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买定向陶瓷管X射线探伤机 XXG-1605，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
(XXG)-3505、XXQ(XXG)-3205、XXQ(XXG)-3005、XXQ(XXG)-2505、XXQ(XXG)-2005、XXQ(XXG)-1605、XXQ(XXG)-1005型为定向玻璃(陶瓷)管射线探伤机。
XXHP(XXGP)-3505、XXHP(XXGP)-3205、XXHP(XXGP)-3005、XXHP(XXGP)-2505、XXHP(XXGP)-2005、XXHP(XXGP)-1605、XXHP(XXGP)-1005型为周向平靶玻璃(陶瓷)管射线探伤机,特别适用于对环形焊缝的无损检测。
XXHA(XXGA)-3505、XXHA(XXGA)-3205、XXHA(XXGA)-3005、XXHA(XXGA)-2505、XXHA(XXGA)-2005、XXHA(XXGA)-1605、XXHA(XXGA)-1005型为周向锥靶玻璃(陶瓷)管射线探伤机,其射线辐射为正投影,特别适用于对封头的无损检测。
XXG-1605定向陶瓷管X射线探伤机技术参数:
项 目 | 分 项 目 | 技 术 数 据 |
输 入 | 交流电源 | 单相50HZ AC220V ±10% |
输 出 | X射线管电流(平均值) | 5mA |
高压变压器输入电压波动 | ±1% | |
X射线 发生器 | 冷却方式 | 强迫风冷 |
绝缘方式 | SF6气体绝缘 | |
安全工作压力(20℃) | 0.35Mpa～0.45 Mpa | |
工作环境 | 温度 | -30℃～+40℃ |
相对湿度 | <85% | |
海拔高度 | 1000m | |
*大穿透 厚度条件 | 钢板 | A3 |
焦距 | 600㎜ | |
曝光时间 | 5min | |
胶片 | 天津V型,双面铅箔增感 | |
暗室处理 | 温度20℃+2℃显影时间5 min | |
黑度 | D≥1.5 | |
控制器 | 尺寸 | 360㎜×300㎜×145㎜ |
重量 | 12㎏ | |
计时误差 | 5 min10% | |
工作方式 | 按1:1方式工作与休息,曝光时间*长可预置时间为9.5分钟(5min)。 | |
型号 | XXG-1605 | XXG-2005 | XXG-2505 | XXG-3005 | XXG-3505 | |
电源容量KVA | >1.5 | >2 | >2.5 | >3 | >3.5 | |
X射线管电压KV | 60-160 | 100-200 | 150-250 | 170-300 | 200-350 | |
X射线管 | 焦点尺寸mm | 0.8×0.8 | 2.0×2.0 | 2.0×2.0 | 2.3×2.3 | 2.8×3.0 |
辐射角度 | 40° | 40° | 40° | 40° | 40° | |
X射线发生器 | 外形尺寸mm | 225×225×550 | 285×285×615 | 320×320×620 | 340×340×720 | 340×340×720 |
穿透力mm | 19 | 30 | 39 | 50 | 60 | |
重量kg | 16 | 23.5 | 32 | 37 | 38 | |
控制器重量 | 微机控制器kg | 10 | 10 | 10 | 10 | 10 |
模拟控制器kg | 12 | 12 | 12 | 12 | 12 | |
