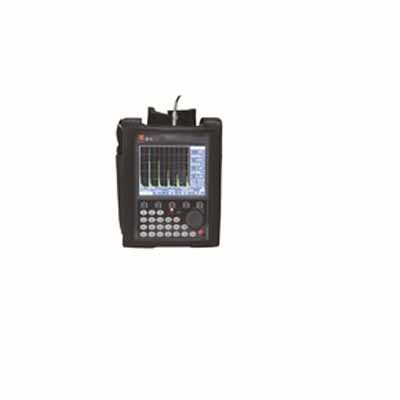

数字超声波探伤仪 LKUT920

LKUT920超声波探伤仪性能特点:

o 100组独立探伤通道,可自由设置和存储多种探伤工艺内存1000幅波形信号图,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。

o 兼容单晶直、单晶斜、双晶、透射多种探头

o DGS(AVG)曲线适用于锻件等工件的探伤;

o 实时动态彩色录像,可录制1段60分钟录像,5段20分钟录像。

o 5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色

o 正半波、负半波、全波、射频共4种检波方式

o 拥有直探头、斜探头自动校准功能

o 具备闸门内峰值自动捕捉功能;

o 具备回波包络,方便操作人员测试探头K值,并方便人工经验判断缺陷性质;实时检索缺陷*高波,记录缺陷*大值

o 对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断

o 可设置闸门、曲线的进波、失波等多种条件的声光报警

o 主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找

o 主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置

o 多种行业报告可选

o A扫描、B颜色扫描和B厚度扫描共3种扫描方式;

o 数据可通过USB2.0接口导入计算机

o 大容量锂电池可保证续航20个小时以上,可随时更换电池

o 电池可单独充电,主机工作时可给电池充电

o 可用腕带单手持机操作,也可通过背带挂在胸前操作

o 防护等级IP53,可在滴水环境或小雨中使用

LKUT920超声波探伤仪技术参数 :

检测范围:0～25000mm

线性抑制:0～80%

采样频率:100MHz

声速范围:400～20000m/s

垂直线性误差:≤3%

增益范围:0dB～110dB

水平线性误差:≤0.1%

显示延迟:-20μs～+3400μs

动态范围:≥32dB

探头零偏:0μs～99.99μs

脉冲类型:方波

探头频率:0.2MHz～15MHz

脉冲强度:8档可调

探头阻尼:100Ω、150Ω、200Ω、500Ω

脉冲宽度自动匹配:50～1000ns

重复频率:10Hz～2000Hz

电源:12×3.7V(锂电池)

灵敏度余量:>62dB

环境温度:-20℃～50℃

分辨力:>40dB(5P14)

环境湿度:20%～95%RH
