全数字超声波探伤仪 AYUT8188

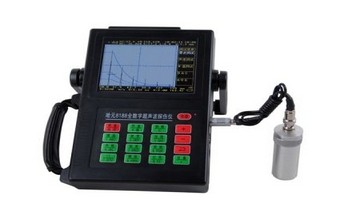

AYUT8188型全数字超声波探伤仪

国际国内先导:

※ 强大的仪器硬件平台,防磁、防静电高标准设计、全进口内置器件。

※ 探伤全过程动态波形记录存储,可回放比对,从根本上解决了漏检及误判的现象,也彻底淘汰了原有的静态波形单一存储的不直观问题。

※ 纳米技术点触按键,全中文菜单式操作界面及图形提示,间洁明了。

※ 低功耗、高速、高亮、高分辨率真彩液晶显示,室外强光下正常工作,背景色及波形颜色自由调节,屏幕亮度自由调节。

※ 一键式恢复系统,强大的辅助剖面解析功能。

※ 表面裂纹多点测深功能,克服了原始的超声波对表面裂纹的无法决的问题;

※ 全进口高性能大容量无记忆效应安保电池,自动保护充电,可连续工作8小时以上,可自由拆卸,可脱机独立充放电。

※ 100组独立探伤通道自由调用,全自动测试探头零点、声速及K值(角度)并实时自动保存。

※ 仪器自带当前国际国内超声波探伤标准(JB4730-2005、GB11345-89等)供用户自由选择,用户还可以自由设定相应的探伤标准。

※ 大容量存储器,10000幅以上波形数据空间,军工级黑闸子功能,数据永不丢失。

※ 自动生成DAC、AVG曲线,随增益、声程自动扩展,取样点不受限制,并可直接调节相应的补偿数据及波形高度,可进行自动浮点修正。

※ 缺陷回波(水平、垂直、距离、波幅、dB当量、孔径Ф值),随采样点适时显示,并可进行曲面修正。

※ 进波、失波检测、射频检波全方位扫描检测。

※支持B扫描功能,实时描述缺陷横截面。

※重复频率多元可调,用户根据探伤速度自由选择。

※ 缺陷回波适时自动声光报警,DAC门,直方门位、门宽和门高可任意调节。

※ 多种(USB高速接口、SD卡转接、LAN网络传输)计算机双向通讯手段,可自由编辑探伤报告格式,自由选择存储及打印方式。

※ 超薄、超轻(含电池1.18Kg),探伤轻松自如,适宜移动作业及野外高空作业。

工作模式:单/双/穿透/表面波

检波方式:正、负半波,全波、射频波

阻尼:高、中、低阻尼自动匹配

包络:自动搜索记忆

抑制:0-99%线性抑制

环境温度:-20～50℃

相对湿度:20～95%RH

尺寸:240×160×48mm

重量:1.18Kg

主要技术参数:

● 工作频率:0～20MHz

● 扫描范围:0.1～15000mm

● 增益范围:0-120dB(0.1/2.0/6.0dB步径)

● 动态范围:≥34dB

● 垂直线性:<1%

● 水平线性:<0.1%

● 分辨率:>40dB

● 灵敏度余量:>62dB

● 电噪声电平:≤8%
