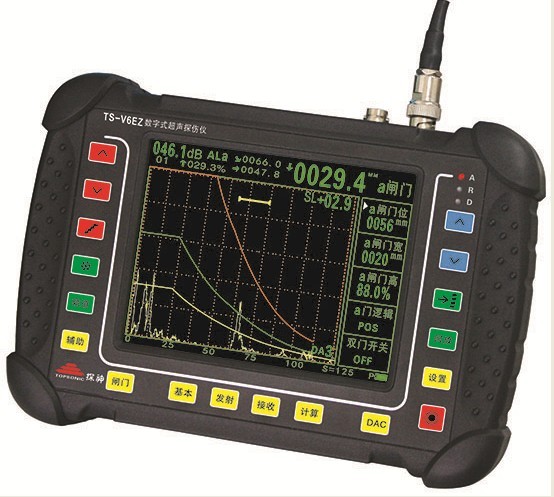

数字式超声探伤仪 TS-V6EZ

TS-V6EZ型数字式超声探伤仪体现了*新的超声探伤仪设计和制造技术,完美的融合了科技与人性,典雅与时尚。它是一款功能实用、性能卓越的数字式超声探伤仪,其质量水平不仅符合,而且还超过了国标(JB/T10061-1999)要求。采用国内首创的一体化电路,免维护设计;独具发射脉冲重复频率、幅度和宽度调节功能;高速USB接口系国内首创。完全自主知识产权,便于仪器升级!

功能和特点:

采用国际*先进(国内首创)的工控型CPU系统,双CPU协同工作,仪器控制部分与数据处理部分独立工作,系统运行高速可靠,现场性能卓越。

全中文触摸式键盘,直观易记;全中文操作提示,容易掌握,使用方便。

自动测定仪器和探头(含曲面探头)性能,仪器校准自动化,可测量材料厚度和材料声速。日历时钟,仪器能自动记录工作日期和时间。

16个独立探伤频道(可扩展至500个频道),多种探伤工艺和探伤标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。

高灵敏度,增益达110dB,回波抑制1～90%任意可调,不影响仪器增益和线性。

DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动随声程自动扩展。可实现指定回波的距离波幅补偿。

实时动态记录探伤波形数据,动态回放探伤波形数据,USB上传动态探伤波形数据,软件动态分析探伤波形数据;硬盘式动态记录,记录总时间约为两个小时。

缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径Φ值)实时显示。

具有峰值记忆、回波包络、波形冻结、焊缝截面示意等功能。

进波和失波报警功能,门位、门宽、门高任意可调。

500组探伤工艺和数据存贮,FLASH RAM存储器技术(同黑匣子),离电永久保存。

数据处理能力强,可按日期和序号进行检索和处理,可与计算机实现数据通讯。打印报告无需专配打印机。

锂电池供电,低功耗设计,可连续工作6小时以上。低电压工作报警和自动保护关机。

小体积,大视角,高清晰,真彩色,彰显视觉新感触。在强阳光下无需遮光罩,就能获得满意的观察效果。

超薄(厚仅42mm)、超轻(含电池1.18Kg),性能优越,功能齐全体现科技新魅力;人性设计的舒适手感,使您在探伤时轻松自如。

主要技术指标:

探头方式:直、斜、双晶、窜透

增益范围:0～110dB(0.1,1.0,2.0,6.0,12.0,20.0dB步进)

探测范围:0.0～6000.0mm

频带宽度:0.5～15.0MHz

水平线性:<0.1%

垂直线性:<3.0%

分 辨 率:>38dB

动态范围:>38dB

灵敏度余量(2.5MHz Φ20):>62dB

闸 门:门位、门宽、门高连续可调

DAC、AVG曲线:任意点,可选择

打印输出:存储波形和数据

显 示 器:5.7"真彩显示320×240

电池工作时间:>8小时

工作温度:-20℃～50℃

电 源:7.2VDC,220VAC

外形尺寸:215(长)×138(宽)×42(厚)(mm)

整机重量:1.18Kg(含电池)
