一、产品概述
THAW系列微机控制弹簧支吊架万能测试台主要用于弹簧支吊架、恒力弹簧支吊架、碟簧支吊架、支座装置等相关产品进行力学性能测试。

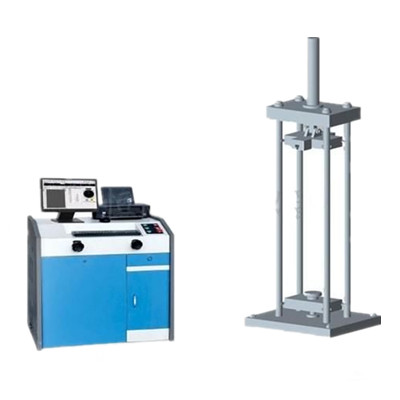

本机由四立柱油缸上置式主机、琴式油源控制柜、试验机测控系统和计算机组成,油泵采用低噪音高性能柱塞泵。拉力、压力检测空间位于主机下部。试验空间的调整及试验力的加载通过移动双向油缸实现。试验过程采用计算机自动控制。轮辐式负荷传感器测力、高精度位移传感器测试样变形量、计算机屏幕实时显示,具有自动存储、打印功能。
二、产品特点
特制超长油缸使弹簧支吊架万能测试台可完成对超大变形量试样的准确测试,底座上T型槽可对不对称固定的吊架进行试验。
三、主要技术参数
产品型号 | THAW-300 | THAW-600 | THAW-1000 |
*大试验力 | 300kN | 600kN | 1000kN |
操作软件界面 | WINDOWS操作界面 | ||
加载方式 | 计算机自动控制加载过程 | ||
控制方式 | 恒应力、恒变形、恒位移三闭环控制 | ||
试验力分档 | 全程不分档等效四档 | ||
试验力有效测量范围 | 2%～100%FS | ||
试验台等级 | 1级 | ||
试验力测量准确度 | 优于示值的±1% | ||
变形测量范围 | 0～1000mm | ||
变形分辨率 | 0.01mm | ||
变形示值极限误差 | 优于示值的±1% | ||
油缸行程 | 1000mm或根据用户需求定制 | ||
*大压缩行程 | 2000mm或根据用户需求定制 | ||
*大拉伸行程 | 2000mm或根据用户需求定制 | ||
左右两立柱中心间距 | 1000mm | 1000mm | 1200mm |
前后两立柱中心间距 | 680mm | 680mm | 800mm |
活塞*大移动速度 | 80mm/min | ||
四、设备配置
弹簧支吊架万能试验台主机一台;
琴式油源控制柜一套;
高精度轮辐式负荷传感器一支;
高精度变形测量装置一套;
品牌计算机一台;
彩色喷墨打印机一台;
WINDOWS操作环境下的HST试验机专用高性能测试软件一套;
高性能电液伺服阀及阀块组一套;
HST-AD800全数字数据测控采集系统一套;
高性能电液伺服控制放大器一套。
五、测控软件简介
基于WINDOWS操作平台,软件操作简单、功能强大,人机对话式结构;
同时实时记录力-时间,变形-时间、力-变形试验曲线,可随时切换观察,任意放大缩小,水平或垂直移动,实时高速采样;
试验数据采用标准数据库管理方式,自动保存所有试验数据和曲线;
试验过程中实时显示试验曲线,试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来;
可对历史试验数据进行数据库查询,只需输入一定的条件,可以把试验数据立即找到;
只需用鼠标操作就可以对两个采集通道进行调零,系统一般只需一次调零即可,在正常使用情况下,系统会自动回到真正的零点;
可对一批同类试件进行汇总分析,对测控数据进行对比并计算平均值,可以对试件进行成批汇总打印;
提供多种报表打印格式,用户可根据需要编辑任何格式的报表(批量处理、控制编程器、MaxDoc报表处理器、MaxXls报表处理器等)。
