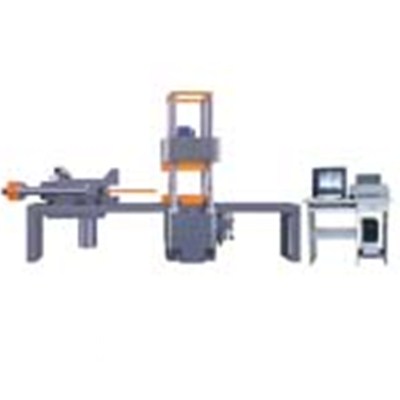

- 产品名称：微机控制电液伺服压剪试验机 YJW-8000
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.微机控制电液伺服压剪试验机 YJW-8000可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买微机控制电液伺服压剪试验机 YJW-8000，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
用途:该机主要适用于检测公路桥梁板式橡胶支座成品的力学性能试验,是公路桥梁、橡胶支座生产企业和交通质检机构理想的试验检测设备。能满足《GB/T2611-92》、《JT/T4-2004》的要求。
特点:主要采用四立柱结构,微机伺服控制系统,自动连续平稳加载、自动保载,自动采集数据、储存、绘制曲线、自动打印试验报告,可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、磨擦老化、磨擦系数、转角试验、极限抗压强度试验、容许转角试验。整机造型美观、整体刚度高,主机结构稳定性好、操作简便。
该机主要由主机框架、剪力机架、转角测量机架、可移动式下压板小车、前后导轨、伺服液压缸、伺服液压油源、电气控制系统、电气拖动系统、负荷传感器、计算系统与控制软件等组成。
主要技术参数:
型号规格: | YJW-5000 | YJW-8000 | YJW-10000 | ||
有效测量范围: | 20～5000KN | 32～8000KN | 40～10000KN | ||
量程: | 全量程不分档,等效六档 | ||||
示值准确度: | 优于±1% | ||||
压缩面*大间距(不含活塞行程): | 800mm | 1000mm | 1200mm | ||
活塞行程: | 80mm | 80mm | 80mm | ||
水平剪切力: | 1000KN | 1600KN | 2000KN | ||
水平活塞行程: | 150mm | 150mm | 150mm | ||
竖向变形测量范围: | 0-10mm(分辨力0.001mm) | ||||
径向变形测量范围: | 0-10mm(分辨力0.001mm) | ||||
剪切横向变形测量范围: | 0-150mm(分辨力0.01mm) | ||||
主机外形尺寸(mm): | 4800×1200×3000 | 5300×1750×3300 | 5500×1860×4500 | ||
油源外形尺寸(mm): | 1150×1000×1500 | ||||
电机功率: | 14KW 380V±10% | 20KW 380V±10% | 24KW 380V±10% | ||
重量: | 10000kg | 15000kg | 22000kg | ||
