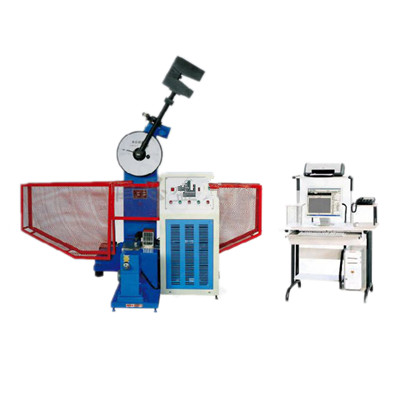

- 产品名称：微机控制低温全自动冲击试验机 JBDW-300Y
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.微机控制低温全自动冲击试验机 JBDW-300Y可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买微机控制低温全自动冲击试验机 JBDW-300Y，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、性能说明
JBDW-300Y低温冲击试验机,用来对金属材料在动负荷下抵抗冲击的性能进行检验,是冶金机械制造等单位必备的检测仪器,也是科研单位进行新材料研究不可缺少的测试仪器。
1. 本机采用全自动控制,扬摆、挂摆、送料、定位、冲击及温度调节设备均为电气、机械控制,配备专用送料装置自动送料,试样自动断面定位。试样出炉至冲击时间不大于2秒,满足金属低温夏比冲击试验方法的要求。在冲击试样后可利用剩余能量自动扬摆,做好下次试验准备,工作效率高;
2. 试验机主体为分体式结构,悬臂式挂摆方式,摆锤锤体型;
3. 冲击刀采用螺钉安装固定,更换简单方便;
4. 试样简支梁式支承;
5. 主机装有安全防护销,并且配备了安全防护网;
6. 试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。
二、主要技术指标
冲击能量 | 150J | 300J | |
标度盘刻度范围及分度值 | 能量范围 | 0-150J | 0-300J |
每小格分度值 | 1J | 2J | |
摆锤力矩(冲击常数) | 能量范围 | 150J | 300J |
摆锤力矩 | 80.3848N.m | 160.7695N.m | |
摆锤预扬角 | 150° | ||
摆轴中心至冲击点距离 | 750mm | ||
冲击速度 | 5.2m/s | ||
钳口圆角 | R1-1.5mm | ||
冲击刀刃圆角 | R2-2.5mm(国标) | ||
冲击刀夹角 | 30° | ||
冲击刀厚度 | 16mm | ||
试样盒容量 | 10个 | ||
制冷方式 | 压缩机制冷 | ||
低温范围 | 室温~ -60°C/-80°C | ||
控温精度 | 波动±1.5°C,梯度2°C | ||
送料速度 | ≤2S | ||
试样尺寸 | 10×10×55mm | ||
外型尺寸 | 1500mm×850mm×1340mm | ||
试验机净重 | 850Kg | ||
电源 | 交流三相380V±10% 50Hz 5A | ||
环境条件 | 周围无腐蚀介质,无震动,无强电磁场 | ||
操作方式 | 微机控制,电脑显示结果并可打印 | ||
三、设备主要配置
1. 300焦耳主机一台;
2. 150J、300J 摆锤各一个
3. 电机一台(装在主机上);
4. 取摆传动装置一套(装在主机上);
5. 自动挂摆装置一套(装在主机上);
6. 制冷温控装置一套;
7. 自动送料装置一套(装在主机上);
8. 安全防护网一套;
9. 支座调校器一只;
10. 试样对中器一只;
11. 拆卸器一只(换摆用)
12. 接近开关一只;
13. 专用测控软件一套
14. 联想微机一套
15. 激光打印机一台
16. 地脚螺钉四个
17. 调整斜铁 四块
