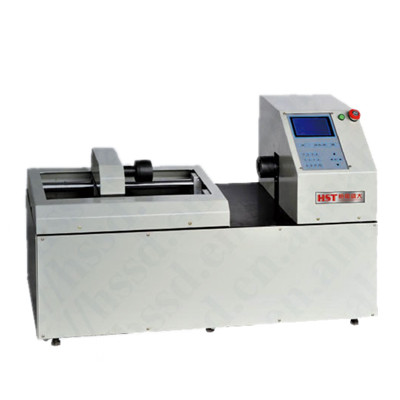

金属线材扭转试验机(大直径) EZ-20

一、产品概述
EZ-20金属线材扭转试验机(大直径)是适用于大规格线材扭转试验的新型试验设备。EZ-20金属线材扭转试验机(大直径)主要用于测定直径为Ф10-Ф20mm的金属线材钢丝绳等在单向双向扭转中承受塑性变形的能力,试验过程中可以显示线材的表面缺陷。非常适合生产线材单位在线检测和使用线材单位的进货检验。

二、功能特点
EZ-20金属线材扭转试验机(大直径)旋转速度为15--20转/分,无级调速。可夹持线材长度200--500mm,轴向加力采用10:1杠杆加重机动加力,到位自动启动旋转电机试验,试件断裂后自动停机。试验圈数由4位LED数码管显示,*大显示为999.9圈,试件断裂后,试验圈数值自动封锁。

三、主要用途
EZ-20金属线材扭转试验机(大直径)依据《GB/T239-1999线材扭转试验方法》规定的技术要求制成。是我厂研制的一种数显计数的新型线材扭转试验机,主要用于Ф15.0～Ф20.0金属线材的扭转试验。用于测定金属线材在单向或双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。为生产线材和使用线材的单位提供了可靠的测量手段。

四、工作条件
1.在室温100C～350C范围内;
2.在稳固的基础或工作台上,正确安装,其水平度小于0.2%;
3.在无振动的环境中;
4.周围无腐蚀性介质;
5.电源  三相四线  380V±10%   50HZ

五、结构特征及工作原理
1.EZ-20金属线材扭转试验机(大直径)由机械部分和电器两大部分组成。线材扭转圈数计数为电子计数,计数*小值可达0.1圈。试验过程中按照标准施加的轴向力、旋转加力、试验试件断开时的圈数锁存、终止试验均由电子电路控制,操作简单方便。
2.机器的右端为轴向可移动夹头,夹头的移动采用了滑动轴承,摩擦阻力小,可靠的保证了轴向移动的平直度。轴向加力采用了10:1杠杆砝码加力,砝码的精度优于0.1%。机器的左端是溜板箱,溜板箱由0.5kW的电机拖动,使之可左右移动,溜板箱内由双速电机、减速箱、光码盘和可旋转夹头组成。机器的*左端装有左移限位开关,保证设备的安全。

六、技术参数
