- 产品名称：驱动桥总成及半轴动静扭转试验台 QWN-25000
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.驱动桥总成及半轴动静扭转试验台 QWN-25000可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买驱动桥总成及半轴动静扭转试验台 QWN-25000，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。

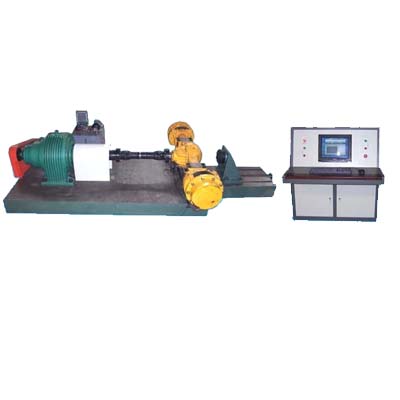

QWN-25000驱动桥总成及半轴动静扭转试验台
一.目的:
进行驱动桥主减速器齿轮接触区加载测试,驱动桥总成、半轴等静扭转及扭转疲劳试验 。
二.主要技术性能指标:
1. *大输出扭矩:±25000Nm;测量范围:±500～±25000Nm
2. 试验扭矩示值相对误差:±1%
3. 试验扭矩重复性相对示值误差:≤1%
4. 扭矩测量范围:2%～100%
5. 纵向空间:800～1200mm可调
6. 横向空间:400～1500mm可调
7. 动态加载频率:Max:2Hz
8. 扭转角度分辩率:0.10;
9. 加载方式:可以设定以正弦波或方波的方式进行循环往复加载,可以设定以一定速度或扭距进行持续加载。
10. 系统压力:12Mpa
11. 加载速度:0.000065～6.5r/min任意设定
12. 加载控制精度为:±2%
13. 电压电压:AC380V 50Hz, 电机功率:22kW
三.功能:
1. 系统集成、加载、操作运行控制由计算机控制,试验过程的数据采集、记录由计算机完成,可以实现试验数据回放,报表输出;
2. 加载量在设备性能指标的范围内连续可调稳定输出;
3. 试验控制操作集中在控制台(柜),采用单人坐式操作;
★ 试验过程可以实现模拟再现。
★ 可以任意多条试验曲线叠加对比、输出打印。
★ 可以进行数字化调零和标定。
★ 试验数据采用数据库管理方式,便于查询和维护。
软件系统的操作可以实现三级用户管理,安全、方便、快捷。
四.试验执行标准:
1. 静扭试验(刚度、强度)
2. 扭转疲劳试验
附JB/T5926-91 《工程机械驱动桥 可靠性试验方法》
五.典型试验工况:
1. 以一定的扭矩、转速加载持续运行,运行时间*短5秒,*长运行时间不限;
a) 特定工况:
i. 输入扭矩、转速4500Nm/6RPM,运行10min
2. 以一定的扭矩、频率循环往复加载试验,运行时间不做限制;
a) 特定工况:
i. 输入扭矩、频率25000Nm/2Hz,往复运行24小时
3. 以一定的扭矩、转速加载持续运行,被试件的另一端固定,进行静扭转刚度、强度试验。
a) 特定工况:
i. 输入扭矩、转速20000Nm/0.5RPM,运行至试验件损坏
