产品介绍

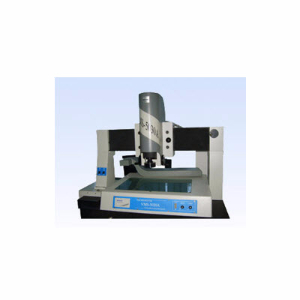

【产品名称】：VMS 5030A手动大行程影像测量仪
【产品规格】：VMS 5030A大尺寸手动影像测量仪
产品用途及特点：
该仪器以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。广泛的应用于机械.电子.仪表.塑胶等行业。该机具有以下特点：
★固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件二不影响精度。
★采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜。
★X向.Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度
工
作
台
金属台尺寸(mm) 700×450
玻璃台尺寸(mm) 550×350
运动行程(mm) 500×300 Z轴升降:200mm
测量与瞄准系统
(标准配备)
摄影机：索尼1/2"彩色CCD摄影机
双焦物镜倍率(美国NAVITAR)：0.7~4.5X 工作距离：92mm
电视总倍率：30~190X 物方视场：10.6~1.6mm
双十字线发生器 X.Y坐标示值误差≤(3+L/200)μm
X.Y.Z光栅尺解析度：0.5μm
仪器重量 500kg
◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W
仪器标准配备及选购件(2X附加镜,特殊配备0.5X镜筒)
仪器配件 1X镜筒(标准配备) 0.5镜筒(选购) 工作距离(mm)
双焦镜 0.7X~4.5X 0.7X~4.5X
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
标准配备 30X~190X 10~1.6 15X~95X 20~3.2 92
2X(选) 60X~380X 5~0.8 30X~190X 10~1.
