- 品牌：国产
- 型号：CW2010-Z
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

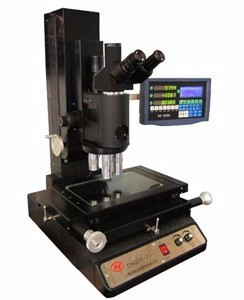

- 产品名称：Z轴测量显微镜 CW2010-Z
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.Z轴测量显微镜 CW2010-Z可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买Z轴测量显微镜 CW2010-Z，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
用途：适用于硅片、IC、LCD、TFT、PCB、MEMS激光加工、晶片测试、半导体材料、线束加工蚀刻、液晶电池盖、导线框架
等产品的检查观察.也适用于经过磨抛、化学处理的工件表面的金相组织结构，几何形状进行显微观测。并且有三维的计量功能，
其解析率达0.0005mm。因此是精密零件，集成电路，半导体芯片，光伏电池，光学材料等行业的必用仪器。
特点: 以影像法为测量原理, 采用光学焦点位置检测方式进行非接触高低差测量。不仅可以对准目标影像, 还能观察测量点的表面
状态,对高度,深度,高低差等进行测量。本仪器的各种镜筒还具有明暗场，微分干涉，偏光的观察功能。所以对极细微的间隙高低
差，夹杂物、微米以下的突起、细微划痕进行观察。
主要规格
1、 镜筒：铰链式三目头部 30°倾斜 270°旋转
2、 高眼点平场目镜: WF10X/22
3、 超长物距平场物镜：PLL5X/0.12 WD 26.1， PLL10X/0.25 WD 20.2， PLL20X/0.40 WD 8.80， PLL50X/0.7 WD 3.68。
4、 右倾式内定位5孔转换器
5、 落射式照明系统： 卤素灯12V30W， 内置孔径光阑，五孔转盘滤色装置（黄、绿、蓝、磨砂）推拉式检偏器和起偏器。
6、 调焦结构：粗微动同轴调焦, 带锁紧和限位装置 粗动升降范围30mm 微动格值 0.001mm*100格 数显解析值0.0005mm。
7、光源：卤素灯 亮度可调 6V30W（BD：12V50W）
8、 普通透射照明：可选
9、Z轴升降范围：手轮转动130mm 允许*高工件 130mm
X轴移动范围 200mm 解析率：0.001mm 可解锁手动快进
Y 轴移动范围 100mm 解析率：0.001mm 可解锁手动快进
测量精度（3+L/100）mm (L: 被测长度)
落射光测量误差≤0.08%
10、工作台尺寸: 360mm*250mm 玻璃板尺寸: 225mm *175mm 工作台承重: 30kg
11、仪器外型尺寸：380mm*550mm*830mm
12、净重：100kg 毛重：120kg
