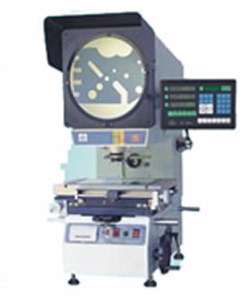

- 产品名称：数字式正像测量投影仪 MC005-YR3015AZ
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.数字式正像测量投影仪 MC005-YR3015AZ可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买数字式正像测量投影仪 MC005-YR3015AZ，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
数字式正像投影仪，光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;仪器配有专用微型打印机和脚踏开关,仪器调焦由投影仪筒升降实现,行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高。
一、主要特点：
全正像:图像图形正像显示,易分辨
高精度:3+L/75um
大行程:250*150*100（调焦）
大载荷:50KG荷重精度指标不变
投影筒:升降调焦
自动寻边器:自动瞄准采样
二、技术参数：
1．投影屏：
投影旋转范围：0~360o；
投影屏尺寸(mm)：?312，使用范围 > ?300 （刻有米字线）。
旋转角度数显解析度：1’或0.01o
2．工作台：
仪器型号 | YR3015AZ | YR3020AZ | YR3025AZ |
金属台面尺寸(mm) | 354×228 | 404×228 | 450×280 |
玻璃台面尺寸(mm) | 210×160 | 260×160 | 306×196 |
X座标行程(mm) | 150 | 200 | 250 |
Y座标行程(mm) | 100 | 100 | 150 |
调焦行程(mm) | 100 | 100 | 100 |
测量精度(μm) | 3+L/25 | 3+L/75 | 3+L/75 |
数显解析度 | 0.5μm | 0.5μm | 0.5μm |
3．物镜：
放大倍数 | 10X(标) | 20X(选) | 50X(选) | 100X(选) |
物方线视(mm) | ?30 | ?15 | ?6 | ?3 |
物方工作(mm) | 77.7 | 44.3 | 38.4 | 25.3 |
4．处理系统：
DC3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
5．仪器照明：透射与反射照明光源均为24V，150W卤素灯
6．仪器电源：110V/220V(AC)，50/60Hz，总功率400W
7．冷却方式：强制风冷(3轴流风扇)
8．外形尺寸及重量：
型号 | YR3015AZ | YR3020AZ | YR3025AZ |
尺寸 | 780×780×1100mm | 780×780×1100mm | 810×780×1120mm |
重量 | 170kg | 175kg | 180kg |
