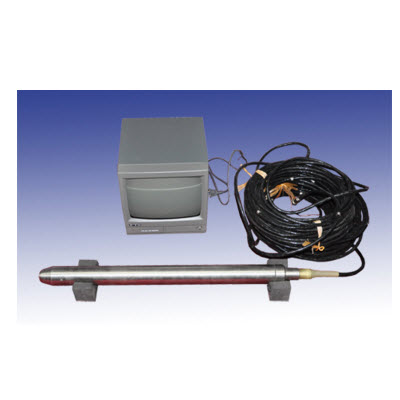

- 产品名称：浅孔测斜仪 CX-1
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.浅孔测斜仪 CX-1可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买浅孔测斜仪 CX-1，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
主要技术指标
⑴ 探头尺寸：长 0.8 m, 直径 47 mm;
⑵ 测试深度 50 m,
⑶ 顶角测量准确度 6′;
⑷ 方位角测量准确度 20, 测量范围00—3600;
⑸ 工作温度 –50C — 450C， 湿度≤98%RH；
⑹工作电压：220V
仪器操作方法
⒈ 将测斜探头引出电缆上的3芯插头与显示器背后的3芯插座对接，将显示器通上220V电源，开启开关，显示器屏幕上立即出现代表顶角的水泡图像和反映方位角的指北针图像。
⒉ 用钢丝绳将测斜探头垂直吊起，水泡应基本居中，即水泡应在屏幕上*小的园环内，否则，应打开探头底部的密封盖，缓慢调节水泡定位镙丝，监视屏幕，使水泡基本居中，再将密封盖拧紧。
⒊ 缓慢将测斜探头放入孔内，各测点间距应根据孔深和工程精度要求而定。按预定测试深度，逐点进行测量，逐点读数记录。
⒋ 为了准确反映孔斜状态，探头配有与孔径基本接近的上下导正环，以提高测试准确性。
⒌ 单孔测试完毕，关断电源，用钢丝提起探头，避免电缆受力。清洁探头，以备再次使用。
仪器的读数方法
⒈ 顶角读数方法： 显示屏上有一个大园环，根据水准泡的标定结果，水泡移动1.0cm距离等效于顶角倾斜10，即1mm=6分。从而可根据水泡在屏幕上移动的距离，测量出顶角的倾斜角度。具体操作是：用读尺确定园环中心点和水泡中心点，测出两中心点的距离即为顶角读数（参见图五）。
例如：读数为16mm，水泡精度为60′则： 顶角θ=16*6*=96′=1.60。
⒉ 方位角读数方法： 将方位角读数盘指针零位与屏幕上水泡指北针尖重合（参见图六），将读数指北针指向气泡中心点，测方位角读数盘上的刻度数即为该点的方位角。
00
1800
900
2700
*小刻度10
读数指针
水泡
指北针
仪器保养维修
⒈ 探头严禁碰撞，不能让探头在阳光下爆晒，以免水泡发生破裂。
⒉ 测试时不要用力折拉电缆。
⒊ 供电电压不要超过要求范围：220V±10V。
⒋ 由于各种原因，万一发生进水时，可用电吹风机慢慢吹干，不要一次连续吹，以免温度过高损坏器件。
⒌ 没有图像时，应首先检查各部分接头是否完好，电压是否正常，另外，检查电缆是否破裂进水。
⒍ 当确认是仪器故障时，不要自行拆开，请送回本所修理。
仪器配件清单
1. 探头一个，电缆50米。
2. 监视器一台。
3. 密封圈4个。
4. 测斜使用说明书一份。
5．测量尺一套。
6．记号笔一支。
