- 产品名称：无缆水平光纤陀螺测斜仪 JTL-40FWL
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.无缆水平光纤陀螺测斜仪 JTL-40FWL可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买无缆水平光纤陀螺测斜仪 JTL-40FWL，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
JTL-40FWL型无缆水平光纤陀螺测斜仪是采用高精度光纤陀螺作为测量元件的新型测斜仪器,是针对磁性矿区及下了铁套管的钻孔内测量水平钻孔斜度和方位而专门设计的新型高精度钻孔测斜仪,适用于磁性矿区的定向孔顶角和方位角的高精度测量,广泛应用于冶金、工程、水文、油田、煤田、地质等钻孔测井领域。

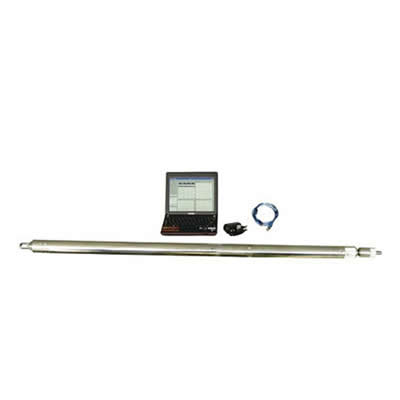

仪器由测量探管、定位三角架、笔记本电脑和充电器等组成,设计为便携无缆工作方式;配有专用软件可显示和打印钻孔测斜数据表、绘制钻孔平面,剖面,侧面投影图以及空间轨迹图。
一、主要技术特点1、本仪器采用高精度的光纤陀螺作为方位角测量元件,体积小、寿命长、抗冲击和振动能力强、零点漂移小,是磁性矿区和下了铁套管的钻孔中测量方位角*理想的定向传感器。
2、本仪器采用高精度的双轴倾角传感器作为顶角的测量器件,经24位AD采样、数据处理后得到顶角数据。
3、配有专用软件可显示和打印钻孔测斜数据表、绘制钻孔平面、剖面、侧面投影图以及空间轨迹图;计算机地面数据处理、保存并做出平面投影和三维轨迹图。
二、主要技术指标及参数
| 1、测量范围: | 顶角:+60°～-60°; 方位角:0°～360°; |
| 2、测量精度: | 顶角测量误差: ±0.1°; 方位角测量误差:±0.3°(顶角变化<±10°、方位角变化<±30°); |
| 3、方位漂移: | ±0.3° /h; |
| 4、测量深度: | 1200m ( 温度< 60℃); |
| 5、测量时间: | > 5 h(充满电量后连续); |
| 6、测量方式: | 定点测量; |
| 7、充电电源: | AC 100V～AC 240V,50Hz; |
| 8、电池: | 4芯锂电池; |
| 9、环境温度: | -10℃～60℃; |
| 10、测量探管外形尺寸: | Φ40㎜×1800mm。 |
