高精度光纤陀螺测斜仪 JTL-50F

JTL-50F型光纤陀螺测斜仪是采用高精度光纤陀螺作为测量元件的新型测斜仪器,是针对磁性矿区及铁套管中测量钻孔斜度和方位而专门设计的新型高精度数字钻孔测斜仪,用于磁性矿区及铁套管垂直或定向孔的顶角和方位角的高精度测量,同时准确地测量钻孔深度;广泛应用于冶金、工程、水文、油田、煤田、地质等钻孔测井领域。

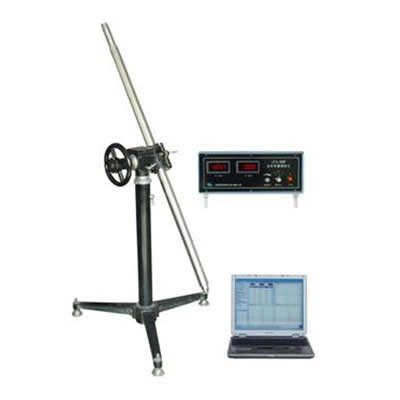

仪器由地面控制箱、测斜探管、笔记本电脑组成,设计为便携式;配有专用软件可显示和打印钻孔测斜数据表、绘制钻孔平面、剖面、侧面投影图以及空间轨迹图。

一、主要技术特点1、采用高精度的光纤陀螺作为方位角测量元件,体积小、寿命长、抗冲击和振动、零点漂移小,是磁性矿地区和铁套管的钻孔中测量方位角*理想的定向传感器,即避免了动力调谐陀螺的缺点又完善了动力调谐陀螺的优点。
2、采用高精度的双轴倾角传感器作为顶角的测量器件,经24位AD采样、数据处理后得到顶角数据。
3、应用*优化数字信号处理进行测量系统的优化,准确测量顶角和方位角,使测量结果达到高精度的要求;应用动态补偿技术消除陀螺仪的零点漂移,实现零漂移高精度测量。
4、应用现代数字通信长线传输技术,实现长电缆数字信号可靠传输,提高了仪器的抗干扰能力。
5、不需要地面定向,可以随时测量钻孔的真北方位角,省时省力,保证测量精度。
6、由地面控制箱将方位、深度信号混合后传至计算机。
7、计算机地面数据处理、保存、画出平面投影和三维轨迹图。

二、主要技术指标和参数
