- 产品名称：数字测斜仪（全空间）KXZ-3
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.数字测斜仪（全空间）KXZ-3可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买数字测斜仪（全空间）KXZ-3，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
本仪器是一种新型的高精度数字全空间井斜测量仪器,用于在非磁性矿区对工程孔、定向孔、水平孔、对接孔和岩心钻孔等施工时进行定向和测斜。提供钻孔的深度、工具面向角、顶角及方位角等参数,可广泛应用于工程、水文、油田、煤田、地质等测井领域。

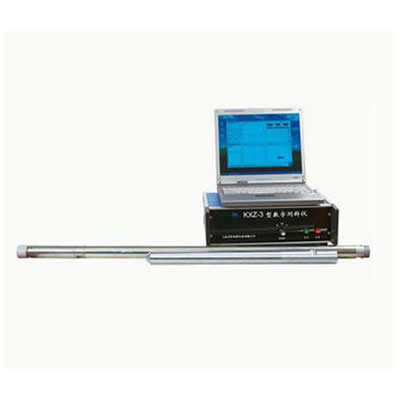

本仪器由笔记本电脑(自备)、地面控制单元、测斜探管三部分组成;采用数据编码长线传输技术、电缆传输数据准确可靠;高性能传感器测量结合数字信号处理技术,测量结果精度高、稳定性好;由RS-232串行口直接将数据上传至笔记本电脑,显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据;连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。
一、技术指标
| 1、测斜深度: | ≤1200米 ; |
| 2、参数参量范围与误差 | 顶角测量范围及误差:0～180°;误差为±0.1° ; 方位角测量范围:0～360° ; 顶角1～3°或177～179°:误差为±3.0° ;顶角3～177°:误差为±1.5° ;工具面向角测量范围:0~360° ;误差为 2.0° (备选参数); |
| 3、测量方式: | 定点测量,测点深度间隔及测点数任意确定; |
| 4、工作电源: | AC 220V±10%,50Hz ; |
| 5、地面控制单元工作环境: | 温度:-10℃～50℃ ; 相对湿度:≤85% ; |
| 6、测斜探管工作环境: | 温度:0℃～75℃ ; 耐压:≤15MPa ; |
| 7、测斜探管: | 外型尺寸:Φ40×1600(mm) ; 重量:7(kg) ; |
| 8、记录方式: | 实时记录日期、时间,打印测量结果 。 |
