- 产品名称：数字测斜仪 KXZ-1A
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.数字测斜仪 KXZ-1A可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买数字测斜仪 KXZ-1A，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、用途 本仪器是一种新型的高精度数字井斜测量仪器,用于垂直或定向井(孔)的顶角和方位角的高精度测量,也可用于定向钻孔控制顶角、方位角和工具面向角的高精度测量,同时准确地测量钻孔深度等参数;广泛应用于工程、水文、油田、煤田、地质等测井领域。
本仪器适用于非磁性区域,孔径大于40毫米,井深可达1200米的钻井的井斜测量,可广泛应用于工程、水文、油田、煤田、地质等领域的钻井井斜测量。

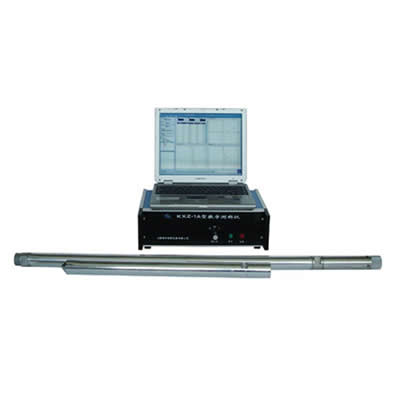

仪器由笔记本电脑(自备)、地面控制单元、测斜探管三部分组成,设计为便携式;采用数据编码长线传输技术、电缆传输数据准确可靠;高性能传感器测量结合数字信号处理技术,测量结果精度高、稳定性好;由RS-232串行口直接将数据上传至笔记本电脑,上位机软件显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据;连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图;测斜过程中可同时测量钻孔深度;仪器操作简单、适合于野外作业使用。
二、主要技术指标及参数
| 1、测斜深度: | ≤1200m ; |
| 2、参数参量范围与精度: | 顶角测量范围:0～50°; 顶角0～20°时:测量精度为±0.1° ; |
| 3、测斜探管工作环境 | 温度:0～75℃; 耐压:≤15MPa ; |
| 4、测斜探管(井下仪器) | 外型尺寸:Φ40×1600mm ; 重量:7kg ; |
| 5、地面控制单元工作环境 | 温度:-10～50℃; 相对湿度:≤温度:85% ; |
| 6、工作电源: | AC220V±10%;50Hz ; |
| 7、地面控制单元: | 外型尺寸:385mm×300mm×240mm; 重量:8kg; |
| 8、测量方式: | 定点测量,测点深度间隔及测点数任意确定。 |
三、选配件
笔记本电脑
