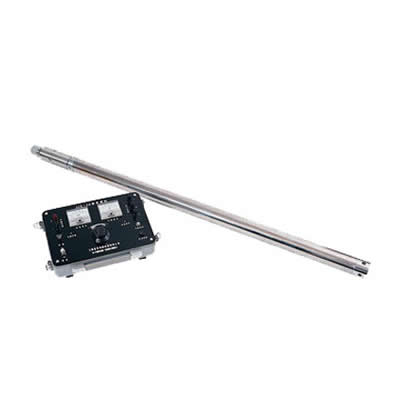

- 产品名称：井斜仪 JJX-3A
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.井斜仪 JJX-3A可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买井斜仪 JJX-3A，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、用途
本仪器是专用于测量地质勘探中钻孔弯曲程度和倾斜方向的小型仪器,适用于在直径大于65毫米的、未下套管和非磁性钻孔内连续多点测量钻孔的方位角和顶角。仪器采用磁针定向,非电量电测的方法,通过三芯电缆在地面直接读取顶角和方位角的数值。本仪器结构简单,使用方便。
钻孔的方位角是指钻孔在水平面上的投影线与磁北方向所成的角,其读数以磁北方向起按顺时针方向至钻孔投影线止,钻孔的顶角是指钻孔与沿垂之间的夹角。
二、主要技术指标及参数
1、工作电源:AV 90V(不接电缆时);
2、顶角测量:测量范围:0°～50°,每分格30′;测量误差:±30′。
3、方位角测量:测量范围:4°～356°每分格为5°;测量误差:±4°(在顶角≥2°)。
4、密封性能:井下仪器允许承受*大液压为500公斤/厘米2。
5、工作温度:井下仪器允许承受*高工作温度为100℃,地面控制箱的工作温度为-20℃～+50℃。
6、仪器规格:井下仪器外径Φ65mm,全长1450mm,重约20kg;地面控制箱外形320mm×220mm×120mm。
7、测量方法:点测,在地面控制箱上直接读出顶角和方位角,每次下井能作任何多点测量。
8、包装:井下仪器包装箱 1516mm×140mm×47mm(含井下仪器及专用扳手,全重约26kg,不包括伸长管。)
