- 品牌：上海昌吉
- 型号：JC-2A
- 监管：
- 尊敬的供应商:如果您对展示该产品有异议，请至电：021-50308503我们将在第一时间处理！

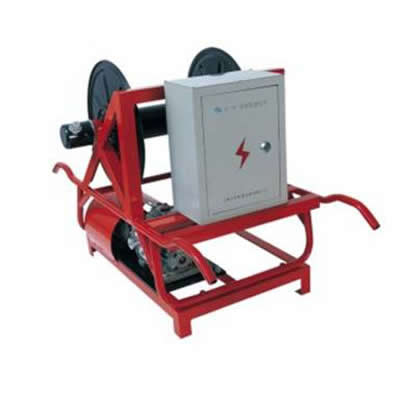

- 产品名称：无级变速绞车 JC-2A
- 结构组成：
- 适用范围：
- 温馨提示：
- 1.无级变速绞车 JC-2A可能含有禁忌内容或者注意事项，具体详见说明书；
- 2.购买无级变速绞车 JC-2A，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用。
一、用途本仪器为在物探、水文、煤田测井作业中,完成提升和下降测井仪器和电缆任务的轻便专用设备。本绞车具有体积小,重量轻,操作方便等特点。
该绞车在使用WTQEF七芯电缆(?11.3 mm)时,可用于250 m以内的浅井作业;在使用YHK-4铠装四芯电缆(?4.76 mm)时,可用于1500 m以内的深井作业。绞车使用机械链条传动,结构紧凑,使用变频器控制电机转速,实现无级调速。
集电环采用四芯输出,可用于多种测井技术数据的检测与传输。本绞车主要由机架、滚筒、电机、减速器、控制箱等部分组成,具有体积小,重量轻,操作方便等特点。
二、主要技术指标和参数
| 1、*大测井深度: | WTQEF七芯橡皮电缆 11.3 mm 时,250m; YHK-4铠装四芯电缆 4.76 mm 时,1500m; |
| 2、*大提升能力: | 100kg; |
| 3、*高提升速度: | 1500 m/h; |
| 4、电机调速范围: | (0～1400) r/min; |
| 5、滚筒直径: | 112 mm; |
| 6、配用电缆(用户另配): | WTQEF七芯橡皮电缆 11.3 mm; YHK-4铠装四芯电缆 4.76 mm; |
| 7、配用电机: | 三相异步电机 1400r/min;功率 1.1kw; |
| 8、配用减速器: | 模数:2.5 ;减速比:40:1 ; |
| 9、传动链条节距: | 13mm; |
| 10、外形尺寸: | 125cm×67cm×75cm; |
| 11、工作电源: | AC 220V±10% ,50Hz; |
| 12、绞车自重: | 85kg(不带电缆)。 |
